Управляемый высокопроизводительный маршрутизатор CCR1016-12S-1S+ организованный на базе управления RouterOS 6-го уровня. Маршрутизатор промышленного класса позволяющий забыть про неудобства подключения и значительно расширяет установку без дополнительных манипуляций.

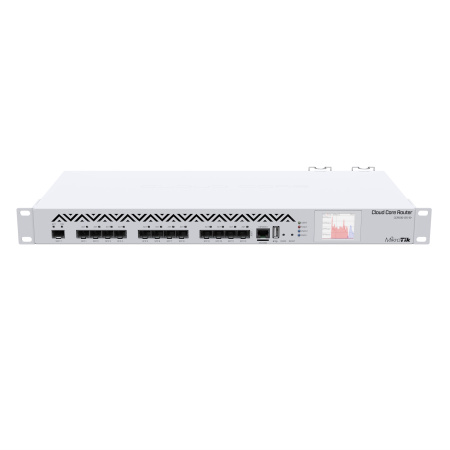

Корпус маршрутизатора CCR1016-12S-1S+ исполнен в форм-факторе 1U для установки в серверную стойку, оснащён 16-ти ядерным процессором, который обладает мощной на наши дни производительностью, продемонстрирует впечатляющие результаты маршрутизации и обработки данных. Сетевой интерфейс состоит из 12-ти портов SFP, одного порта SFP+ и последовательного консольного порта RJ45. В комплекте гигабитный медный модуль RJ45 SFP.
Маршрутизатор CCR1016-12S-1S+ это вторая версия устройства. По сравнению с предыдущей, microUSB заменён на USB-порт. RS232 заменён на консольный порт RJ45.
Особенности
- Процессор Tilera — 16 ядер по 1.2 ГГц
- Суммарный объём внутреннего кэша: 12 МБ
- Новейшая архитектура TILE GX
- 12 портов SFP для подключения на скорости 1.25 Гбит/с
- Порт SFP+ для 10G-соединения
- Порты подключены напрямую к процессору
- Цветной сенсорный LCD-дисплей
- Два блока питания с функцией резервирования
- Корпус 1U для монтажа в стойку
Технические характеристики
Процессор | TLR4-01680 1.2 ГГц, 16 ядер |
Архитектура | TILE |
ОЗУ | 2 ГБ RAM |
ПЗУ | 128 МБ NAND |
Сетевой интерфейс |
12x SFP (1.25 Гбит/с)* 1x SFP+ (10 Гбит/с)*, поддержка DDMI |
Дополнительные интерфейсы |
1x microSD 1х USB (тип A), 1A, с возможностью сброса питания USB-порта |
Последовательный консольный порт | 1x RJ45 |
Питание на входе |
100–240 В АС 2х блок питания с функцией резервирования |
Максимальное энергопотребление | 48 Вт, 34 Вт (без подключённых устройств) |
Размеры | 443 x 198 х 44 мм |
Температура окружающей среды рабочая | -20.. +60° (протестировано) |
Операционная система | RouterOS Level 6 |
Дополнительно | Датчик температуры процессора, датчик температуры платы, кнопка Режим |
* Модули SFP и SFP+ приобретаются отдельно.
Результаты замера производительности процессора
CCR1016-12S-1S+ | TLR4-01680 (1.2 ГГц) тест максимальной пропускной способности на все 16 ядер с портом SFP+ | ||||||
Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Мост | отсутствует (fast path) | 1625.2 | 19736.4 | 4698.3 | 19244.2 | 17857.1 | 9142.8 |
Мост | 25 правил фильтрации моста | 1624.2 | 19724.3 | 2120.8 | 8686.8 | 2819.5 | 1443.6 |
Маршрутизация | отсутствует (fast path) | 1625.5 | 19740.1 | 4609.8 | 18881.7 | 17857.1 | 9142.8 |
Маршрутизация | 25 простых очередей | 1625.2 | 19736.4 | 2610.4 | 10692.2 | 2787.7 | 1427.3 |
Маршрутизация | 25 правил фильтрации IP | 1043.5 | 12672.3 | 1253.4 | 5133.9 | 1316 | 673.8 |
Результаты замера производительности протоколов IPsec
CCR1016-12S-1S+ | TLR4-01680 (1.2 ГГц) пропускная способность IPsec | ||||||
Режим | Конфигурация | 1400 байт | 512 байт | 64 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Один туннель | AES-128-CBC + SHA1 | 130.5 | 1461.6 | 123.4 | 505.4 | 115.4 | 59.1 |
256 туннелей | AES-128-CBC + SHA1 | 363.8 | 4074.6 | 413.8 | 1694.9 | 425.9 | 218.1 |
256 туннелей | AES-128-CBC + SHA256 | 357.6 | 4005.1 | 399.2 | 1635.1 | 425.9 | 218.1 |
256 туннелей | AES-256-CBC + SHA1 | 354.9 | 3974.9 | 399.2 | 1635.1 | 425.9 | 218.1 |
256 туннелей | AES-256-CBC + SHA256 | 348.0 | 3897.6 | 384.6 | 1575.3 | 403.8 | 206.7 |
Комплект поставки
Маршрутизатор | 1 шт. |
Кабель питания | 2 шт. |

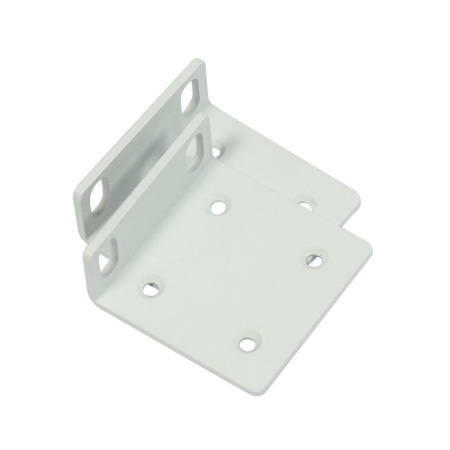

Монтажные уголки для установки в стойку | 2 шт. |
Набор винтов и резиновых наклеек-ножек (K10) | 1 шт. |
Сетевые характеристики | |
Питание по PoE | — |
Раздача PoE-питания | Нет |
Частота процессора | 1200 МГц |
Общее количество портов Ethernet (RJ45) | SFP+1 шт. |
Общее количество оптических портов | 13 шт. |
Комбинированный порт 1G (RJ45/SFP) | Нет |
Сменные БП | Нет |
Всепогодный корпус | Нет |
Порт Console (RJ45/DB9) | Да |
Число ядер ЦП | 16 |
Объём ОЗУ | 2048 МБ |
Объём ПЗУ | 128 МБ |
Операционная система | 6 level RouterOS |
Порт USB | Да |
Порт microSD | Да |
Порт Smart Card | Нет |
Порт M.2 | Нет |
Порт SATA | Нет |
