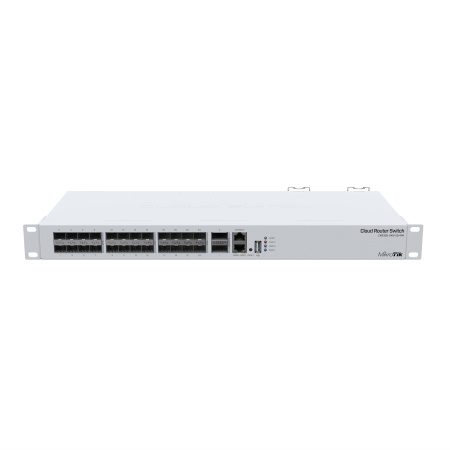

Управляемый коммутатор CRS326-24S+2Q+RM третьего уровня с набором функционала маршрутизатора, организованных на базе управления SwOS/RouterOS.
Это самый первый коммутатор MikroTik который получил два 40 Гбит/с порта QSFP+ для подключения по оптоволокну. Сетевой интерфейс состоящий из 26-ти портов, а именно 24-х портами SFP+ двумя 40 гигабитными QSFP+ портами.
Уникальная функция Dual Boot представит возможность выбора ОС между RouterOS либо SwOS. Если вам нужна упрощённая для коммутаторов с индивидуальными возможностями, то предстоит выбрать SwOS, а если необходимы функции третьего уровня на CRS устройстве и привыкли к утилите Winbox, выбрать RouterOS.
Коммутатор CRS326-24S+2Q+RM это бесспорно выбор профессионалов, для обработки значительных объёмов данных или обслуживания большого ЦОДа. Чтобы раскрыть весь потенциал в инсталляции помогут специальные аксессуары:
- оптический трансивер QSFP+ Q+85MP01D
- патчкорд QSFP+ Q+DA0001
- оптоволоконный кабель для оконечной разводки Q+BC0003-S+
Особенности
- Самый быстрый коммутатор MikroTik для самых ресурсоёмких сценариев
- 2 порта QSFP+ (40G) и 24 порта SFP+ (10G)
- Внутренняя пропускная способность: 320 Гбит/с
- Совокупная пропускная способность портов: 640 Гбит/с
- Скорость обработки наиболее часто используемых пакетов: 252 млн пак/с
- Консольный порт RJ45 и порт управления Ethernet
- Полноразмерный USB-порт для конфигурирования

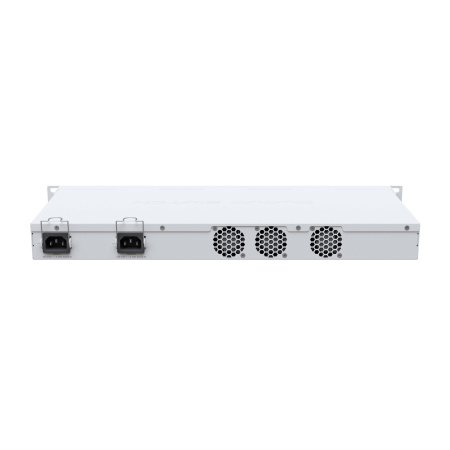

- 2 блока питания с функцией резервирования для исключения непредвиденных простоев
Технические характеристики
Процессор | QCA9531 650 МГц |
ОЗУ | 64 МБ RAM |
ПЗУ | 16 МБ FLASH |
Сетевые интерфейсы |
1x 10/100 Ethernet 24х SFP+ (10G) 2х QSFP+ (40G) |
Дополнительный интерфейс | 1х USB (тип A) |
Последовательный консольный порт | 1x RJ45 |
Питание на входе |
100–240 В АС 2х блок питания с функцией резервирования |
Максимальное энергопотребление | 69 Вт |
Размеры | 443 x 200 x 44 мм |
Температура окружающей среды рабочая | -20.. +60° (протестировано) |
Операционная система | RouterOS Level 5 / SwitchOS |
Результаты замера производительности коммутации
CRS326-24S+2Q+RM | RouterOS версии 6.45 | ||||||
Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Коммутация | Внутренняя пропускная способность Layer 2 | 26007.8 | 315.838 | 75187.5 |
307.968 |
240652 |
123.214 |
Коммутация | Совокупная пропускная способность Layer 2 | 26007.8 | 631.677 | 75187.5 | 615.936 | 240652 | 246.428 |
Коммутация | Внутренняя пропускная способность Layer 1 | 26007.8 | 320 | 75187.5 | 320 | 240652 | 161.718 |
Коммутация | Совокупная пропускная способность Layer 1 | 26007.8 | 640 | 75187.5 | 640 | 240652 | 323.436 |
Как и другие коммутаторы CRS-линейки, CRS326-24S+2Q+RM оборудован встроенным процессором, использующим весь функционал RouterOS, но с некоторыми ограничениями производительности (указаны в таблице ниже).
Результаты замера производительности процессора
CRS326-24S+2Q+RM | QCA9531 (650 МГц) RouterOS версии 6.45 | ||||||
Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Мост | отсутствует (fast path) | 37.3 | 453.0 |
82.2 |
336.7 | 184.3 | 94.4 |
Мост | 25 правил фильтрации моста | 37.1 | 450.5 | 47.6 | 195.0 | 50.2 | 25.7 |
Маршрутизация | отсутствует (fast path) | 37.6 | 456.6 | 69.0 | 282.6 | 94.1 | 48.2 |
Маршрутизация | 25 простых очередей | 37.2 | 451.8 | 56.5 | 231.4 | 66.3 | 33.9 |
Маршрутизация | 25 правил фильтрации IP | 26.7 | 324.2 | 29.4 | 120.4 | 30.9 | 15.8 |
Комплект поставки
Коммутатор | 1 шт. |
Кабель питания | 2 шт. |
Монтажные уголки для установки в стойку | 2 шт. |
Набор винтов и резиновых наклеек-ножек (K10) | 1 шт. |
Таблица совместимости SFP
Основные характеристики | |
Линейка | MikroTik CRS3хх |
Сетевые характеристики | |
Питание по PoE | — |
Раздача PoE-питания | — |
Мощность передатчика для России | — |
Количество портов Fast Ethernet | 1 шт. |
Общее количество портов Ethernet (RJ45) | QSFP0 |
Количество портов QSFP+ | 2 шт. |
Общее количество оптических портов | 26 шт. |
Общее количество кабельных сетевых портов (RJ45/SFP/SFP+/QSFP+) | 27 шт. |
Комбинированный порт 100M (RJ45/SFP) | Нет |
Комбинированный порт 1G (RJ45/SFP) | Нет |
Комбинированный порт 10G (RJ45/SFP+) | Нет |
Мощность раздачи PoE на порт | — |
Мощность раздачи PoE суммарно | — |
Сменные БП | Нет |
Варианты монтажа | В стойку; Настольный |
Всепогодный корпус | Нет |
Линейка (по производительности) | Мощный |
Наличие Wi-Fi | Нет |
Порт Console (RJ45/DB9) | Да |
