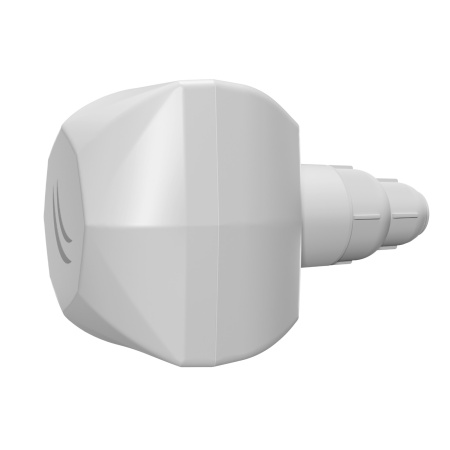

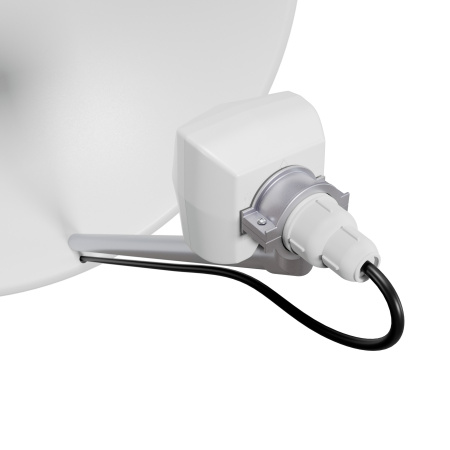

Внешняя точка доступа LDF LTE6 kit имеет LTE модем 6-й категории и используется для установки на параболические спутниковые тарелки, получая комплексную беспроводную систему. Сама спутниковая тарелка будет в роли усилителя сигнала рефлектора для осуществления возможности передачи данных на дальние расстояния, можно использовать и имеющуюся офсетную антенну, где есть кронштейн у которого можно регулировать угол наклона, в него с легкостью можно вмонтировать точку доступа LDF LTE6 kit.
Малые габариты позволяют делать транспортировку простой и без затрат. А сам корпус имеет защиту по стандарту IP68. При использовании крупной спутниковой тарелки, можно добиться усиления в 30 дБи, а то и более. Обладает предустановленной ОС RouterOS 3-го уровня.
Технические характеристики
Процессор | QCA9531, 1 ядро | ||
Архитектура | MIPSBE | ||
ОЗУ | 64 МБ RAM | ||
ПЗУ | 16 МБ Flash | ||
Сетевой интерфейс | 1х 10/100 Ethernet | ||
Интерфейс подключения | 1x miniPCI-e (занят сотовым модемом R11e-LTE6) | ||
LTE-модем | Есть | ||
LTE-категория | 6 (300 Мбит/с — нисходящий канал, 50 Мбит/с — восходящий канал) | ||
Категория 3G |
R7 (21 Мбит/с — нисходящие каналы, 5,76 Мбит/с — восходящий канал) R8 (42,2 Мбит/с — нисходящий канал, 5,76 Мбит/с — восходящий канал) |
||
Категория 2G | Class 12 | ||
Питание на входе | 12–57 В DC (Passive PoE, 802.3af/at) | ||
Максимальное энергопотребление | 6 Вт | ||
Коэффициент усиления внутренней антенны | 8 дБи | ||
Ширина диаграммы направленности антенны | 66° | ||
Температура окружающей среды рабочая | -30.. +60 ºС (протестировано) | ||
Операционная система | RouterOS Level 3 | ||
Размеры | 150 x 94 x 94 мм | ||
Степень защиты от проникновения пыли и воды | IP68 | ||
Дополнительно | Кнопка Режим |
Поддерживаемые диапазоны
Тип сети | Каналы (частота в МГц) |
LTE (FDD) |
1 (2100) / 2 (1900) / 3 (1800) / 5 (850) / 7 (2600) / 8 (900) / 12 (700) / 17 (700) / 20 (800) / 25 (1900) / 26 (850) |
LTE (TDD) | 38 (2600) / 39 (1900) / 40 (2300) / 41n (2500) |
3G | 1 (2100) / 2 (1900) / 5 (850) / 8 (900) |
2G | 2 (1900) / 3 (1800) / 5 (850) / 8 (900) |
Поддержка агрегации двух несущих частот в LTE
1 + 1 / 5 / 8 / 20 | 2 + 2 / 5 / 12 / 17 | 3 + 3 / 5 / 7 / 8 / 20 | 7 + 7 / 8 / 12 / 20 | 8 + 8 |
12 + 12 | 38 + 38 | 39 + 39 / 41 | 40 + 40 | 41 + 41 |
Результаты замера производительности процессора
RBLDFR&R11e-LTE6 | QCA9531 тест через один порт 100M | ||||||
Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Мост | отсутствует (fast path) | 8,1 | 98,4 | 23,5 | 96,3 | 173,6 | 88,9 |
Мост | 25 правил фильтрации моста | 8,1 | 98,4 | 23,5 | 96,3 | 70,9 | 36,3 |
Маршрутизация | отсутствует (fast path) | 8,1 | 98,4 | 23,5 | 96,3 | 160,8 | 82,3 |
Маршрутизация | 25 простых очередей | 8,1 | 98,4 | 23,5 | 96,3 | 90,8 | 46,5 |
Маршрутизация | 25 ip filter rules | 8,1 | 98,4 | 23,5 | 96,3 | 43,2 | 22,1 |
Комплект поставки
LDF LTE6 kit | 1 шт. |
Адаптер питания 24 В, 0,38 А | 1 шт. |

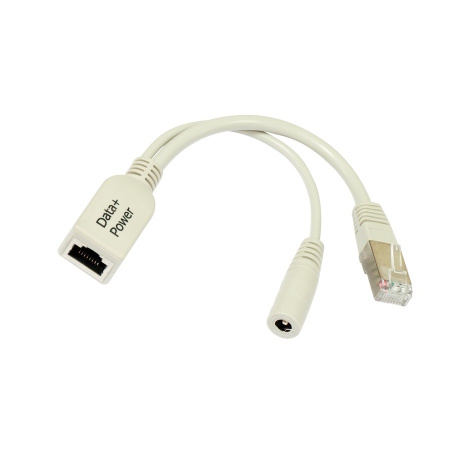

PoE-инжектор | 1 шт. |
Сетевые характеристики | |
Питание по PoE | Passive PoE 24 В; Passive PoE 48 В; Passive PoE 54 В; 802.3af; 802.3at |
Количество портов Ethernet | 1 |
Раздача PoE-питания | Нет |
Уличный корпус | Да |
Коэффициент усиления антенны | 8 дБи |
Встроенная антенна | Да |
Поколение связи | 4G (LTE); 3G; 2G |
Максимальная скорость 4G | 300 / 50 |
Максимальная скорость 3G | 21 / 5,76; 42,2 / 5,76 |
Частотный диапазон 4G | 1 (2100 МГц); 2 (1900 МГц); 3 (1800 МГц); 5 (850 МГц); 7 (2600 МГц); 8 (900 МГц); 12 (700 МГц); 17 (700 МГц); 20 (800 МГц); 25 (1900 МГц); 26 (850 МГц); 38 (2600 МГц); 39 (1900 МГц); 40 (2300 МГц); 41n (2500 МГц) |
Частотный диапазон 3G | 1 (2100 МГц); 2 (1900 МГц); 5 (850 МГц); 8 (900 МГц) |
Встроенный Wi-Fi | Нет |
Количество SIM-разъёмов | — |
Общее количество портов Ethernet (RJ45) | SFP— |
