Описание
LHG 4G kit небольшое LTE 4 категории радиоустройство с объеденной в виде сетки антенной усиления 21 дБи, сконструированное для передачи данных "Точка-Точка", либо как CPE-устройство для дальних расстояний.
Корпус имеет защиту от ветра и совместим со стандартами 802.3af/at. Легко собираемая конструкция, доставляется в не собранном виде для меньших габаритов. Легкое присоединение заземления, в наборе поставки идёт специальный адаптер который возможно установить на корпусе или у крепления мачты. Позволит дополнительно направить антенну вверх и вниз на 5 градусов. (-5°, 0°, +5°)
Особенности
- CPE-устройство стандартов 4G / LTE с радиокартой
- Ethernet-порт и слот под карту micro-SIM
-
LTE-модем с поддержкой диапазонов:
- LTE FDD 3 (1800 МГц), 7 (2600 МГц), 20 (800 МГц) и 31 (450 МГц)
- LTE TDD 41n (2500 МГц), 42 (3500 МГц) и 43 (3700 МГц) - Уличная эксплуатация
- Монтируется на мачту или крышу высокого здания для обеспечения связи в местах, недоступных для мобильных телефонов
- Обладает функциями маршрутизатора
Технические характеристики
Процессор | QCA9531 650 МГц, 1 ядро |
Архитектура | MIPSBE |
ОЗУ | 64 МБ RAM |
ПЗУ | 16 МБ FLASH |
Сетевой интерфейс | 1х 10/100 Ethernet |
Дополнительные интерфейсы |
1x micro-SIM 1x miniPCI-e (занят сотовым модемом R11e-4G) |
Коэффициент усиления LTE-антенны | 21 дБи |
Ширина диаграммы направленности антенны | 25° |
Категория LTE | 4 (150 Мбит/с — нисходящий канал, 50 Мбит/с — восходящий канал) |
Питание на входе | 12–57 В (Passive PoE, 802.3af/at) |
Максимальное энергопотребление | 5 Вт |
Размеры | 391 x 391 x 227 мм |
Температура окружающей среды рабочая | -40.. +60 °C (протестировано) |
Операционная система | RouterOS Level 3 |
Поддерживаемые диапазоны
Тип сети | Каналы (частота в МГц) |
LTE (FDD) | 3 (1800) / 7 (2600) / 20 (800) / 31 (450) |
LTE (TDD) | 41n (2500) / 42 (3500) / 43 (3700) |
Результаты замера производительности процессора
RBLHGR&R11e-4G | QCA9531 (650 МГц) тест через один порт 100M | ||||||
Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Мост | отсутствует (fast path) | 8.1 | 98.4 | 23.5 | 96.3 | 173.6 | 88.9 |
Мост | 25 правил фильтрации моста | 8.1 | 98.4 | 23.5 | 96.3 | 70.9 | 36.3 |
Маршрутизация | отсутствует (fast path) | 8.1 | 98.4 | 23.5 | 96.3 | 160.8 | 82.3 |
Маршрутизация | 25 простых очередей | 8.1 | 98.4 | 23.5 | 96.3 | 90.8 | 46.5 |
Маршрутизация | 25 ip filter rules | 8.1 | 98.4 | 23.5 | 96.3 | 43.2 | 22.1 |
Комплект поставки
LHG 4G kit | 1 шт. |
Блок питания 24 В, 0.38 А | 1 шт. |

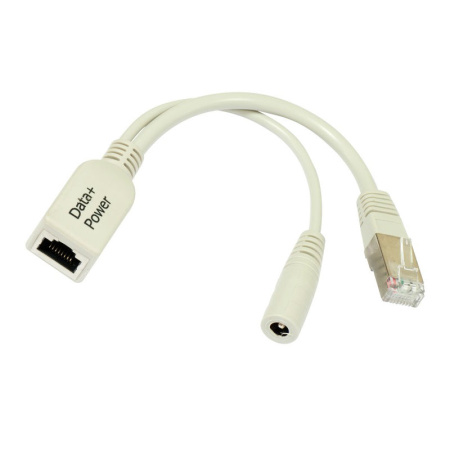

PoE-инжектор | 1 шт. |
Металлический хомут для установки на мачту | 2 шт. |
Набор креплений | 1 шт. |
Документы
Характеристики
Сетевые характеристики | |
Питание по PoE | Passive PoE 24 В; Passive PoE 48 В; Passive PoE 54 В; 802.3af; 802.3at |
Количество портов Ethernet | 1 |
Раздача PoE-питания | Нет |
Уличный корпус | Да |
Коэффициент усиления антенны | 21 дБи |
Встроенная антенна | Да |
Поколение связи | 4G (LTE) |
Максимальная скорость 4G | 150 / 50 |
Максимальная скорость 3G | — |
Частотный диапазон 4G | 3 (1800 МГц); 7 (2600 МГц); 20 (800 МГц); 31 (450 МГц); 41n (2500 МГц); 42 (3500 МГц); 43 (3700 МГц) |
Частотный диапазон 3G | — |
Встроенный Wi-Fi | Нет |
Количество SIM-разъёмов | 1 |
Общее количество портов Ethernet (RJ45) | SFP— |
