Описание

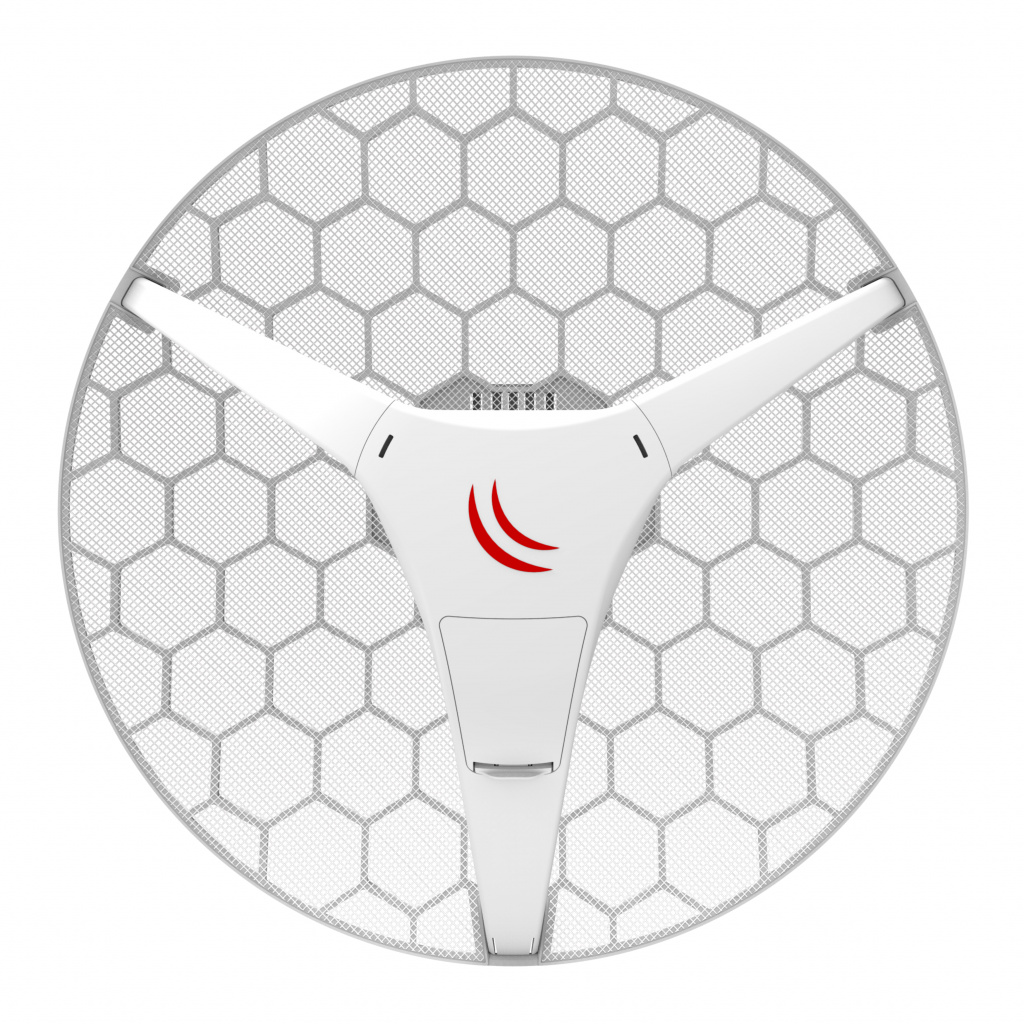

LHG HP5 мощное PtP радиоустройство с объеденной в виде сетки антенной усиления 24.5 дБи с рабочим диапазоном 5 ГГц, сконструированное для передачи данных "Точка-Точка", либо как CPE-устройство для дальних расстояний.
В отличие от LHG 5 мощность была увеличена вдвое до 28 дБм, а дальность связи на 60%. Имеется поддержка протокола Nv2 TDMA. Корпус имеет защиту от ветра. Легко собираемая конструкция, доставляется в не собранном виде для меньших габаритов. Легкое присоединение заземления, в наборе поставки идёт специальный адаптер который возможно установить на корпусе или у крепления мачты. Позволит дополнительно направить антенну вверх и вниз на 5 градусов. (-5°, 0°, +5°). В комплекте имеется адаптер питания, крепление и PoE инжектор.
В отличие от LHG 5 мощность была увеличена вдвое до 28 дБм, а дальность связи на 60%. Имеется поддержка протокола Nv2 TDMA. Корпус имеет защиту от ветра. Легко собираемая конструкция, доставляется в не собранном виде для меньших габаритов. Легкое присоединение заземления, в наборе поставки идёт специальный адаптер который возможно установить на корпусе или у крепления мачты. Позволит дополнительно направить антенну вверх и вниз на 5 градусов. (-5°, 0°, +5°). В комплекте имеется адаптер питания, крепление и PoE инжектор.
Технические характеристики
Процессор | AR9344 600 МГц, 1 ядро |
Архитектура | MIPSBE |
ОЗУ | 64 МБ RAM |
ПЗУ | 16 МБ Flash |
Сетевой интерфейс | 1х 10/100 Ethernet |
Радиомодуль | Встроенный 5 ГГц, 802.11a/n |
Выходная мощность | До 20 дБм для РФ (до 28 дБм для других стран) |
MIMO | 2x2 |
Беспроводной чип | AR9344 |
Рабочая частота | 5150–5875 МГц |
Коэффициент усиления антенны | 24.5 +/- 0.5 дБи |
Ширина диаграммы направленности антенны | 10.4° |
Кроссполяризационная развязка | 15 дБ |
Развязка между портами | 18 дБ |
Коэффициент обратного излучения | 25 дБ |
Затухание несогласованности | 12 дБ |
КСВН | 1.6:1 |
Питание на входе | 10–28 В DC Passive PoE |
Ветровая нагрузка | 186 Н при 205 км/ч |
Температура окружающей среды рабочая | -40.. +70 °C |
Влажность окружающей среды рабочая | 5.. 95% без конденсата |
Испытание на шок и вибрацию | ETSI300-019-1.4 |
Спецификация ETSI | EN 302 326 DN2 |
Размеры | Ø 391 x 222 мм (в упаковке: 450 x 450 x 145 мм) |
Вес | 560 г (в упаковке: 1.98 кг) |
Максимальное энергопотребление | 7 Вт |
Операционная система | RouterOS Level 3 |
Спецификация радиочасти
Модель | LHG HP5 | |||||
СКОРОСТЬ | Мощность передатчика | Чувствительность приёмника | Мощность передатчика | Чувствительность приёмника | Мощность передатчика | Чувствительность приёмника |
(дБм) | ||||||
6 Мбит/с | 25 | -96 | 28 | -96 | 28 | -96 |
54 Мбит/с | 20 | -80 | 25 | -80 | 25 | -80 |
MCS0 | 25 | -96 | 28 | -96 | 28 | -96 |
MCS7 | 19 | -75 | 24 | -75 | 24 | -75 |
Результаты замера производительности процессора
8.1 98.4 23.5 96.3 148.0 75.8 8.1 98.4 23.5 96.3 87.6 44.9 8.1 98.4 23.5 96.3 148.0 75.8 8.1 98.4 23.5 96.3 106.6 54.6 8.1 98.4 23.5 96.3 60.5 31.0RBLHG-5HPnD | AR9344 (600 МГц) тест через один порт 100M | ||||||
Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Мост | отсутствует (fast path) | ||||||
Мост | 25 правил фильтрации моста | ||||||
Маршрутизация | отсутствует (fast path) | ||||||
Маршрутизация | 25 простых очередей | ||||||
Маршрутизация | 25 правил фильтрации IP |
Комплект поставки
Радиоустройство | 1 шт. |
Адаптер питания 24 В, 0.38 А | 1 шт. |
PoE-инжектор | 1 шт. |
Металлический хомут | 2 шт. |
Набор креплений | 1 шт. |
Документы
Характеристики
Основные характеристики | |
Рабочая частота | 5 ГГц |
Сетевые характеристики | |
Питание по PoE | Passive PoE 24 В |
Выходная мощность | 28 дБм |
Тип антенны | Встроенная |
Количество портов Ethernet | 1 |
Скорость Ethernet | 100 |
Порт SFP | Нет |
Раздача PoE-питания | Нет |
Рабочая температура (от) | -40 °C |
Рабочая температура (до) | +70 °C |
3G/4G-модем | Нет |
Частота процессора | 600 МГц |
Межсетевой экран (Firewall) | Да |
DHCP-сервер | Да |
Мощность передатчика для России | 20 дБм |
Постоянный анализ эфира | Нет |
Активная фильтрация | Нет |
Металлический корпус | Нет |
Стандарт радио в основе | 802.11n |
GPS-синхронизация | Нет |
Выходная мощность | 28 дБм |
