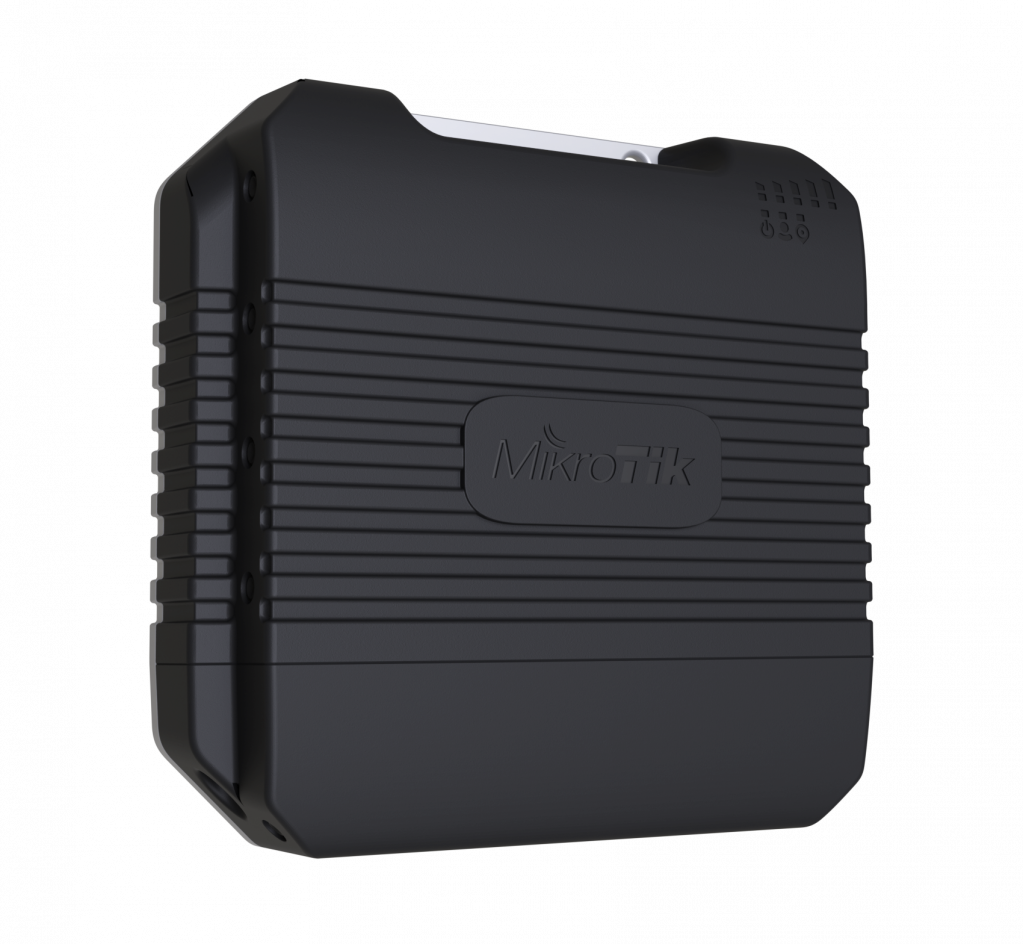

Всепогодная точка доступа LtAP LTE6 kit компактных размеров работающая на частоте 2.4 ГГц и поддержкой GNSS, чтобы контролировать массивный парк техники. Устройство имеет два разъёма miniPCI-e, в одном из которых уже предустановлен LTE модем с шестой категорией для работы на нескольких частотных диапазонах. Точка доступа отлично подойдет для загруженной городской среды можно добиться скорости до 300 Мбит/с, и постройки автономных систем. Высокопроизводительный встроенный радиомодуль стандарта 802.11b/g/n, обеспечит качественный доступ к LTE сети, с любого гаджета, либо устройства.

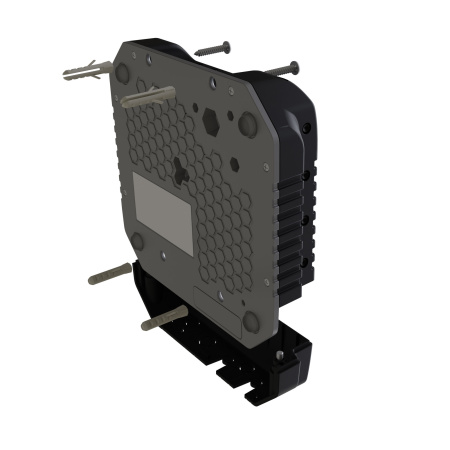

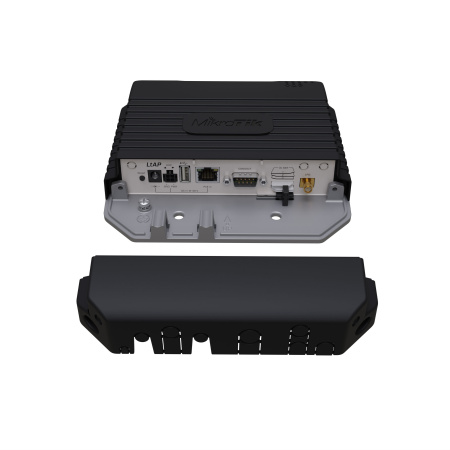

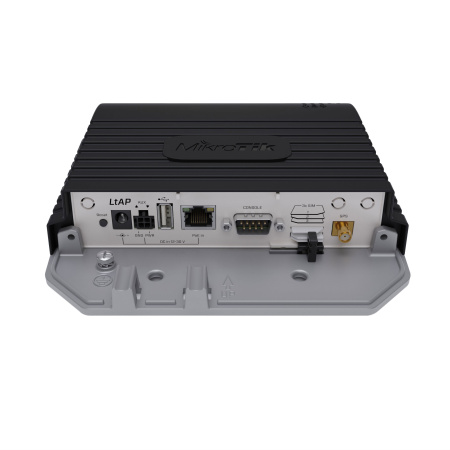

Сетевой интерфейс состоит из одного гигабитного Ethernet порта, консольного для управления и три mini-SIM слота. Встроенный GPS точно отследит местоположения автомобилей парка в режиме онлайн. А корпус устройства продуман для крепления на стену.
Особенности
- Сверхпрочный корпус
- Два слота miniPCIe: один со встроенным LTE-модемом категории 6, второй — для карт расширения
- Три слота под карты mini-SIM
- LAN-порт 10/100/1000 Мбит/с Ethernet для проводного оборудования
- Встроенный GPS-приёмник (для последующего отслеживания маршрута)
-
Три способа питания:
– через гнездо для постоянного тока
– по технологии Passive PoE 12-30 В
– с помощью автомобильного кабеля - Последовательный порт RS232 предоставляет консольный доступ для отладки и полноразмерный USB-порт используется для других устройств
- Обеспечение доступа в Интернет в пассажирском транспорте (автобусы, такси)
- Обладает функциями маршрутизатора
- Порадует автолюбителя или водителя другой передвижной техники
Технические характеристики
Процессор | MT7621A 880 МГц, 2 ядра, 4 потока |
Архитектура | MMIPS |
ОЗУ | 128 МБ RAM |
ПЗУ | 16 МБ FLASH |
Сетевой интерфейс | 1х 10/100/1000 Ethernet |
Радиомодуль | Встроенный 2,4 ГГц, 802.11b/g/n |
MIMO | 2x2 |
Поколение Wi-Fi | 4 |
Чип для беспроводной связи | AR9382 |
Максимальная скорость передачи данных | 300 Мбит/с |
Максимальный коэффициент усиления антенны Wi-Fi | 2,5 дБи |
Максимальный коэффициент усиления LTE-антенны | 4 дБи (с u.FL-разъёмом) |
Ширина диаграммы направленности антенны | 360° |
LTE-категория | 6 (300 Мбит/с — нисходящий канал, 50 Мбит/с — восходящий канал) |
Категория 3G |
R7 (21 Мбит/с — нисходящие каналы, 5,76 Мбит/с — восходящий канал) R8 (42,2 Мбит/с — нисходящий канал, 5,76 Мбит/с — восходящий канал) |
Категория 2G | Class 12 |
Питание на входе | 12–30 В (Passive PoE, DC Jack или автомобильный разъём) |
Размеры | 170 x 162 x 40 мм |
Дополнительные интерфейсы |
3x mini-SIM для модема 2x miniPCI-e (Верхний слот miniPCI-e №1 поддерживает карты PCIe и USB 2.0, но совмещён с портом USB 2.0 A-типа. Доступно одновременное использование USB-порта или слота miniPCI-e. Нижний слот miniPCI-e №2 поддерживает только модемы USB (2.0 и 3.0) miniPCIe. Поддержка PCIe отсутствует.) 1x USB 2.0 (тип А), 1 A, с возможностью сброса питания USB-порта (Может быть задействован только, если не используется слот miniPCI-e №1) |
GPS-приёмник | Встроенный, с MMCX-разъёмом (для внешней антенны) |
Последовательный порт | 1х RS232 |
Максимальное энергопотребление | 24 Вт, 12 Вт (без подключённых устройств) |
Температура окружающей среды рабочая | -30.. +70 °C (протестировано) |
Операционная система | RouterOS Level 4 |
Дополнительно | Датчик температуры платы, датчик напряжения |
Спецификация радиочасти
СКОРОСТЬ (2,4 ГГц) | Мощность передатчика | Чувствительность приёмника | ||||
(дБм) | ||||||
1 Мбит/с | 25 | -100 | ||||
6 Мбит/с | 26 | -96 | ||||
11 Мбит/с | 25 | -94 | ||||
54 Мбит/с | 23 | -78 | ||||
MCS0 | 26 | -96 | ||||
MCS7 | 22 | -73 |
Поддерживаемые диапазоны
Тип сети | Каналы (частота в МГц) |
LTE (FDD) |
1 (2100) / 2 (1900) / 3 (1800) / 5 (850) / 7 (2600) / 8 (900) / 12 (700) / 17 (700) / 20 (800) / 25 (1900) / 26 (850) |
LTE (TDD) | 38 (2600) / 39 (1900) / 40 (2300) / 41n (2500) |
3G | 1 (2100) / 2 (1900) / 5 (850) / 8 (900) |
2G | 2 (1900) / 3 (1800) / 5 (850) / 8 (900) |
Результаты замера производительности процессора
RBLtAP-2HnD&R11e-LTE6 | MT7621A (880 МГц) тест через один порт 1G | ||||||
Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Мост | отсутствует (fast path) | 81,3 | 987,3 | 235 | 962,6 | 1207,4 | 618,2 |
Мост | 25 правил фильтрации моста | 81,2 | 986,1 | 175,3 | 718 | 177 | 90,6 |
Маршрутизация | отсутствует (fast path) | 81,3 | 987,3 | 234,9 | 962,2 | 1067,6 | 546,6 |
Маршрутизация | 25 простых очередей | 81,2 | 986,1 | 216,2 | 885,6 | 222,5 | 113,9 |
Маршрутизация | 25 ip filter rules | 81,2 | 986,1 | 112,5 | 460,8 | 110 | 56,3 |
Комплект поставки
Точка доступа | 1 шт. |

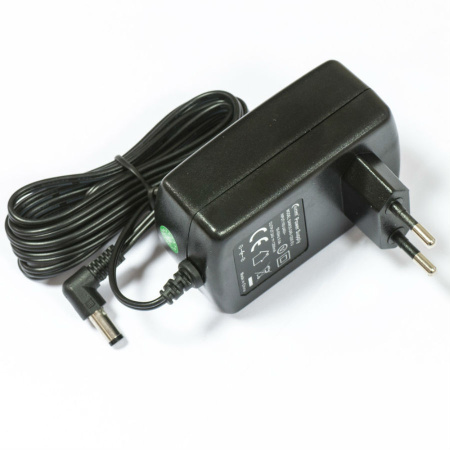

Блок питания 24 В, 1,2 А | 1 шт. |

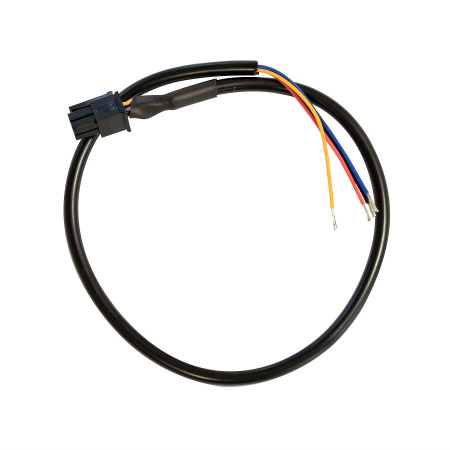

Автомобильный кабель 0,35 м, 4 пина | 1 шт. |

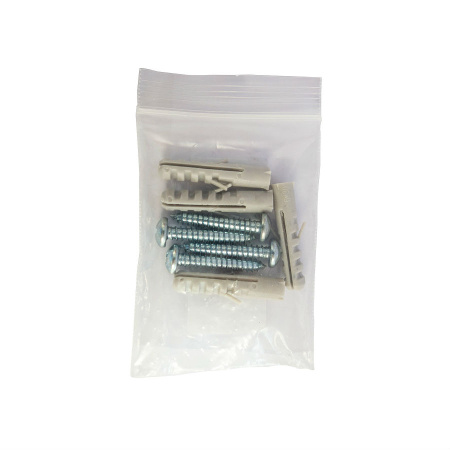

Набор винтов | 1 шт. |
Основные характеристики | |
Стандарт Wi-Fi | 802.11b; 802.11g; 802.11n |
Рабочая частота | LTE; 2.4 ГГц |
Роуминг по стандарту 802.11 | — |
Поддержка MIMO в 2.4 ГГц | 2x2 |
Сетевые характеристики | |
Поддержка MIMO в 5 ГГц | — |
Поддержка MU-MIMO | Нет |
Поддержка Beamforming | Нет |
Питание по PoE | Passive PoE 24 В |
Выходная мощность | — |
Тип антенны | Внешняя |
Количество портов Ethernet | 1 |
Скорость Ethernet | 1G |
Порт SFP | Нет |
Порт SFP+ | Нет |
Раздача PoE-питания | Нет |
Рабочая температура (от) | -30 °C |
Рабочая температура (до) | +70 °C |
Уличный корпус | Нет |
3G/4G-модем | Встроенный |
Частота процессора | 880 МГц |
Межсетевой экран (Firewall) | Да |
DHCP-сервер | Да |
Мощность передатчика для России | 20 дБм |
Выходная мощность | — |
