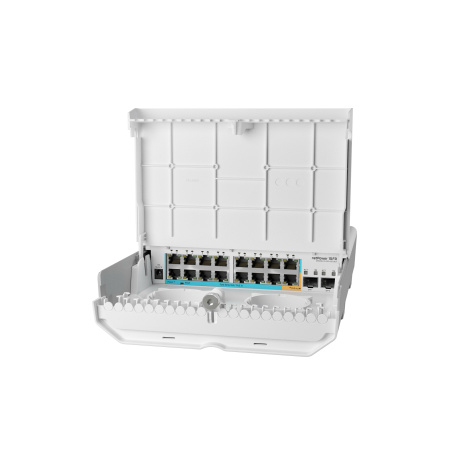

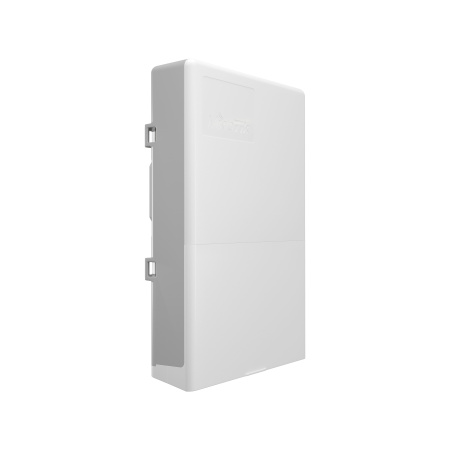

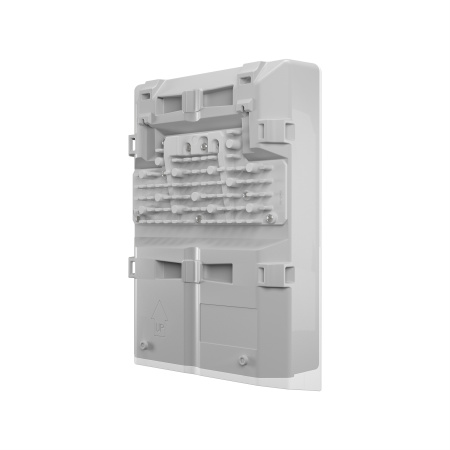

Всепогодный уличный netPower 15FR коммутатор, сетевой интерфейс которого содержит 18 портов, где на 15-ти Ethernet портах есть реверсивное питание PoE и 2-мя SFP портами, кроме того один Ethernet порт может раздать PoE питание.
netPower 15FR это простое решение обойтись без дорогой базовой станции GPON. Коммутатор построен по концепции GPEN, адаптированная универсальность, а та же скорость волоконно-оптической сети с использованием преимущества стандартов Ethernet. Концепция по GPEN готова заменить любые существующие решения GPON, при этом обеспечив всеми её преимуществами, но используя проверенные временем Ethernet решения.
В зависимости от возможной конфигурации сети, коммутатор может получить нужное питание и от 1-го абонента, а восьмой порт Ethernet позволит подать питание другим PoE устройствам с подобным вольтажом. Подача питания, так же возможна посредствами постоянного тока, либо двухпиновой клеммной колодкой. Влагостойкость корпуса коммутатора позволит установить его в различных местах с помощью металлических зажимов.
Особенности
- 16 Ethernet-портов и 2 SFP-порта для создания восходящих каналов
- Реверсивный PoE (вход PoE) на 15 портах
- Раздача PoE-питания на одном порту (Ether15)
- Внутренняя пропускная способность: 3,6 Гбит/с
- Совокупная пропускная способность портов: 7,2 Гбит/с
- Скорость обработки пакетов: 5,4 млн пак/с
- Двойная загрузка поддерживаемых ОС: SwOS или RouterOS
- Уличная эксплуатация
- Блок питания в комплект поставки не входит и приобретается отдельно
Технические характеристики
Процессор | 98DX224S 800 МГц, 1 ядро |
Архитектура | ARM (32 бит) |
ОЗУ | 256 МБ RAM |
ПЗУ | 16 МБ FLASH |
Сетевой интерфейс |
16х 10/100 Ethernet 2х SFP |
Чип коммутации | 98DX224S |
Питание на входе |
Порты 1–14 и 16 18–57 В (DC Jack) 36–57 В (Passive PoE), рекомендуемое |
Раздача PoE |
На порту Ether15 При входном питании 18–30 В: Passive PoE (напряжение совпадает с напряжением на входе) Максимальный ток на порт 0,75 А При входном питании 31–57 В: Passive PoE (напряжение совпадает с напряжением на входе) Максимальный ток на порт 0,5 А |
Число входов постоянного тока | 16 (вход PoE, DC Jack) |
Максимальное энергопотребление | 29 Вт, 10 Вт (без подключённых устройств) |
Гнездовой разъём питания постоянного тока | 1 (блок питания приобретается отдельно) |
Размеры | 304 x 212 x 71 мм |
Температура окружающей среды рабочая | -40.. +70 °C (протестировано) |
Операционная система | SwOS / RouterOS Level 5 (двойная загрузка) |
Дополнительно | Датчик температуры процессора, датчик напряжения |
Результаты замера производительности коммутации
CRS318-1Fi-15Fr-2S-OUT |
|
||||||
Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Коммутация | Внутренняя пропускная способность Layer 2 | 292,6 | 3553,2 | 845,9 |
3464,7 |
5357,1 |
2742,9 |
Коммутация | Совокупная пропускная способность Layer 2 | 292,6 | 7106,4 | 845,9 | 6929,3 | 5357,1 | 5485,7 |
Коммутация | Внутренняя пропускная способность Layer 1 | 292,6 | 3600,0 | 845,9 | 3600,0 | 5357,1 | 3600,0 |
Коммутация | Совокупная пропускная способность Layer 1 | 292,6 | 7200,0 | 845,9 | 7200,0 | 5357,1 | 7200,0 |
Результаты замера производительности процессора
CRS318-1Fi-15Fr-2S-OUT | 98DX3224 (800 МГц) тест через все порты | ||||||
Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Мост | отсутствует (fast path) | 104,4 | 1267,8 |
199,4 |
816,7 | 169,4 | 86,7 |
Мост | 25 правил фильтрации моста | 61,7 | 749,3 | 62,0 | 254,0 | 75,7 | 38,8 |
Маршрутизация | отсутствует (fast path) | 104,4 | 1267,8 | 117,8 | 482,5 | 138,3 | 70,8 |
Маршрутизация | 25 простых очередей | 78,8 | 956,9 | 77,0 | 315,4 | 97,0 | 49,7 |
Маршрутизация | 25 правил фильтрации IP | 44,7 | 542,8 | 45,1 | 184,7 | 52,4 | 26,8 |
Комплект поставки
Коммутатор | 1 шт. |

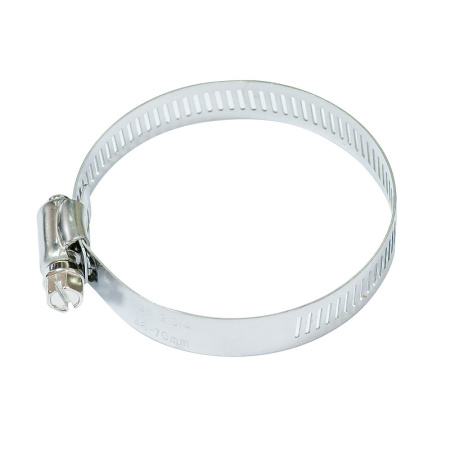

Металлический хомут для установки на мачту (1) | 1 шт. |
Металлический хомут для установки на мачту (2) | 2 шт. |
Набор для крепления (K-66) | 1 шт. |

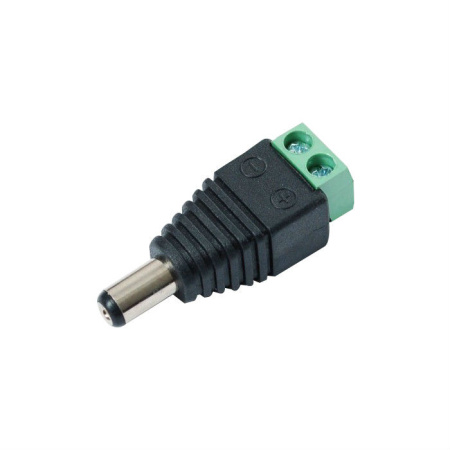

Переходник DC-гнездо — клеммная колодка | 1 шт. |
Таблица совместимости SFP
Основные характеристики | |
Линейка | MikroTik netPower |
Сетевые характеристики | |
Питание по PoE | Passive PoE 48 В; Passive PoE 54 В |
Раздача PoE-питания | Passive PoE 48 В; Passive PoE 54 В |
Мощность передатчика для России | — |
Количество портов Fast Ethernet | 16 шт. |
Общее количество портов Ethernet (RJ45) | QSFP0 |
Общее количество оптических портов | 2 шт. |
Общее количество кабельных сетевых портов (RJ45/SFP/SFP+/QSFP+) | 18 шт. |
Комбинированный порт 100M (RJ45/SFP) | Нет |
Комбинированный порт 1G (RJ45/SFP) | Нет |
Комбинированный порт 10G (RJ45/SFP+) | Нет |
Мощность раздачи PoE на порт | — |
Мощность раздачи PoE суммарно | — |
Сменные БП | Нет |

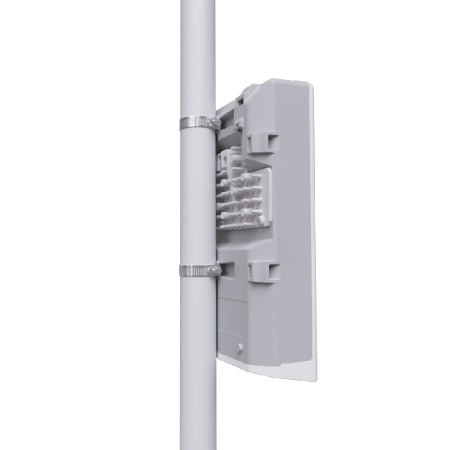

Варианты монтажа | На мачту |
Всепогодный корпус | Да |
Линейка (по производительности) | Средний с раздачей PoE |
Наличие Wi-Fi | Нет |
Порт Console (RJ45/DB9) | Нет |
