Описание

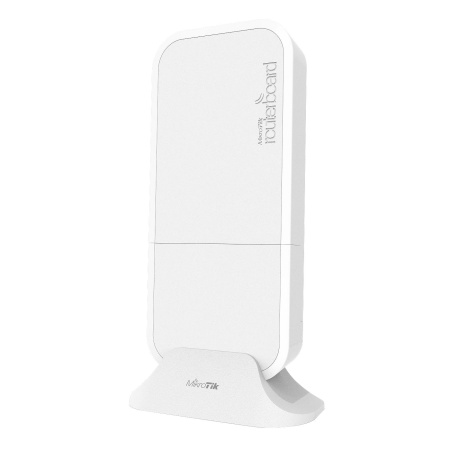

Беспроводная точка доступа wAP 4G kit с рабочей частотой диапазона 2.4 ГГц и установленным модулем модема 4G/LTE в защищённом влагостойким корпусом, используется по желанию как на улице, так и в помещениях. Предназначена для организации линков связи “Точка-Точка”, либо как клиентское CPE устройство и как точка доступа. Предустановленна ОС RouterOS 4-го уровня.
Крепится к стенам изнутри корпуса устройства, также имеет защиту от вандализма, в случае нужды кабели можно провести через стену. Встроенная антенна всенаправленного типа к которой подключены LTE платы обладает сферическим излучением во все направления.
Особенности
- Встроенная радиокарта
- Эксплуатация на улице

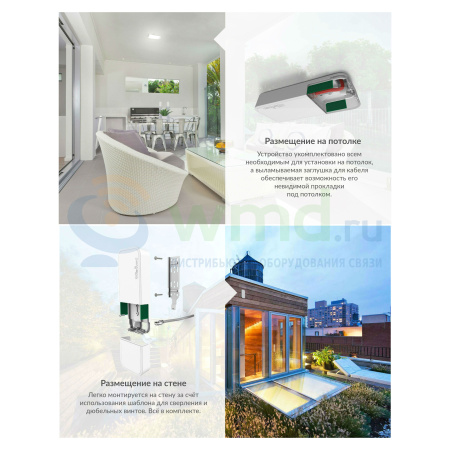

- Установка в помещении: на столе, стене и потолке

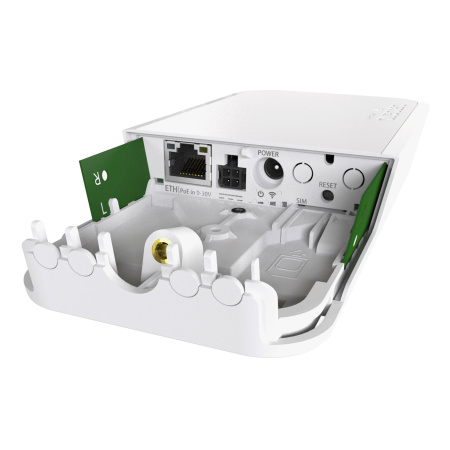

- Ethernet-порт и слот под SIM-карту
-
Три способа питания:
- по технологии Passive PoE 9–30 В через Ethernet-порт
- через гнездо для постоянного тока
- с помощью специального автомобильного разъёма - Обеспечение доступа в Интернет в пассажирском транспорте (автобусы, поезда, такси)
-
LTE-модем с поддержкой диапазонов:
- LTE FDD 3 (1800 МГц), 7 (2600 МГц), 20 (800 МГц) и 31 (450 МГц)
- LTE TDD 41n (2500 МГц), 42 (3500 МГц) и 43 (3700 МГц)
Технические характеристики
Процессор | QCA9531 650 МГц, 1 ядро |
Архитектура | MIPSBE |
ОЗУ | 64 МБ RAM |
ПЗУ | 16 МБ FLASH |
Сетевой интерфейс | 1х 10/100 Ethernet |
Радиоинтерфейс | Встроенный 2,4 ГГц стандартов 802.11b/g/n, MIMO 2x2 |
Выходная мощность | До 20 дБм для РФ (до 22 дБм для других стран) |
Интерфейс подключения |
1x mini-SIM для модема 1x miniPCI-e (занят сотовым модемом R11e-4G) |
Коэффициент усиления беспроводной антенны | 2 дБи |
Коэффициент усиления LTE-антенны | 2–4,5 дБи (с u.FL-разъёмом) |
Ширина диаграммы направленности антенны | 360° |
Питание на входе | 9–30 В (Passive PoE, DC Jack или специальный автомобильный разъём) |
Максимальное энергопотребление | 8 Вт |
Размеры | 185 x 85 x 30 мм |
Температура окружающей среды рабочая | -40.. +60 °C (протестировано) |
Дополнительно | Датчик температуры платы, датчик напряжения |
Операционная система | RouterOS Level 4 |
Характеристики радиочасти
СКОРОСТЬ | Мощность передатчика | Чувствительность приёмника |
(дБм) | ||
1 Мбит/с | 22 | -96 |
11 Мбит/с | 22 | -89 |
6 Мбит/с | 20 | -93 |
54 Мбит/с | 18 | -74 |
MCS0 | 20 | -93 |
MCS7 | 16 | -71 |
Поддерживаемые диапазоны
Тип сети | Каналы (частота в МГц) |
LTE (FDD) | 3 (1800) / 7 (2600) / 20 (800) / 31 (450) |
LTE (TDD) | 41n (2500) / 42 (3500) / 43 (3700) |
Результаты замера производительности процессора
RBwAPR-2nD&R11e-4G | QCA9531 (650 МГц) тест через один порт 100M | ||||||
Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Мост | отсутствует (fast path) | 8,1 | 98,4 | 23,5 | 96,3 | 173,6 | 88,9 |
Мост | 25 правил фильтрации моста | 8,1 | 98,4 | 23,5 | 96,3 | 70,9 | 36,3 |
Маршрутизация | отсутствует (fast path) | 8,1 | 98,4 | 23,5 | 96,3 | 160,8 | 82,3 |
Маршрутизация | 25 простых очередей | 8,1 | 98,4 | 23,5 | 96,3 | 90,8 | 46,5 |
Маршрутизация | 25 ip filter rules | 8,1 | 98,4 | 23,5 | 96,3 | 43,2 | 22,1 |
Комплект поставки
Wi-Fi маршрутизатор | 1 шт. |
Адаптер питания 24 В, 0,8 А | 1 шт. |
PoE-инжектор | 1 шт. |

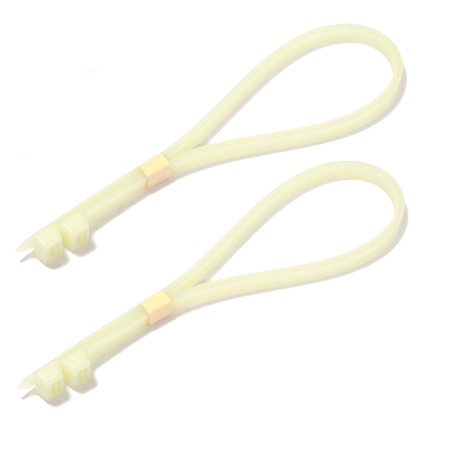

Пластиковая стяжка для крепления на мачте | 2 шт. |

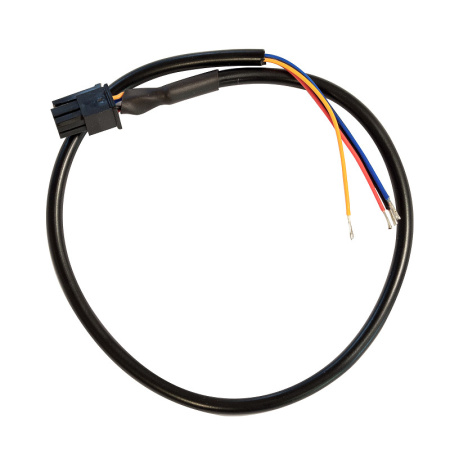

Автомобильный кабель 0,35 м, 4 пина | 1 шт. |

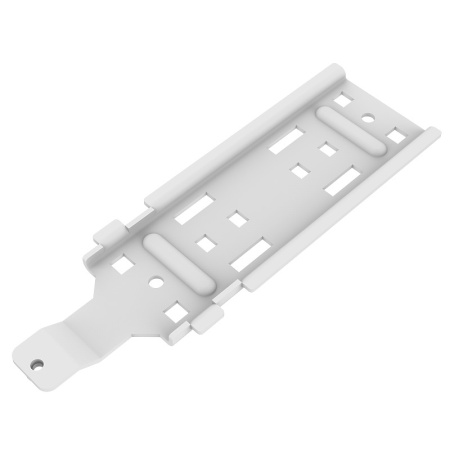

Основа для крепления | 1 шт. |

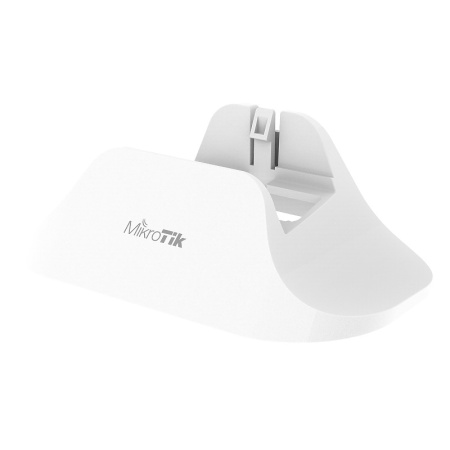

Настольная подставка | 1 шт. |

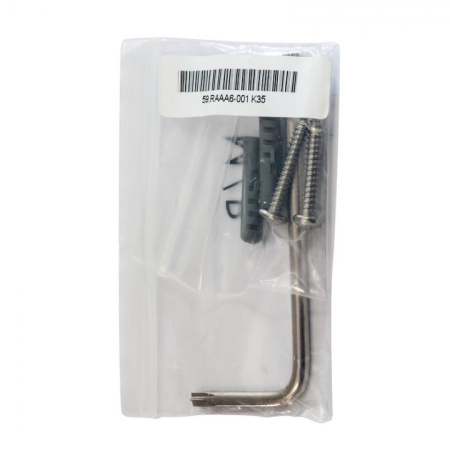

Набор винтов | 1 шт. |
Документы
Характеристики
Сетевые характеристики | |
Питание по PoE | Passive PoE 24 В |
Количество портов Ethernet | 1 |
Раздача PoE-питания | Нет |
Уличный корпус | Нет |
Коэффициент усиления антенны | 4.5 дБи |
Встроенная антенна | Да |
Поколение связи | 4G (LTE) |
Максимальная скорость 4G | — |
Максимальная скорость 3G | — |
Частотный диапазон 4G | 3 (1800 МГц); 7 (2600 МГц); 20 (800 МГц); 31 (450 МГц); 41n (2500 МГц); 42 (3500 МГц); 43 (3700 МГц) |
Частотный диапазон 3G | — |
Встроенный Wi-Fi | Да |
Количество SIM-разъёмов | 1 |
Общее количество портов Ethernet (RJ45) | SFP— |
