Описание

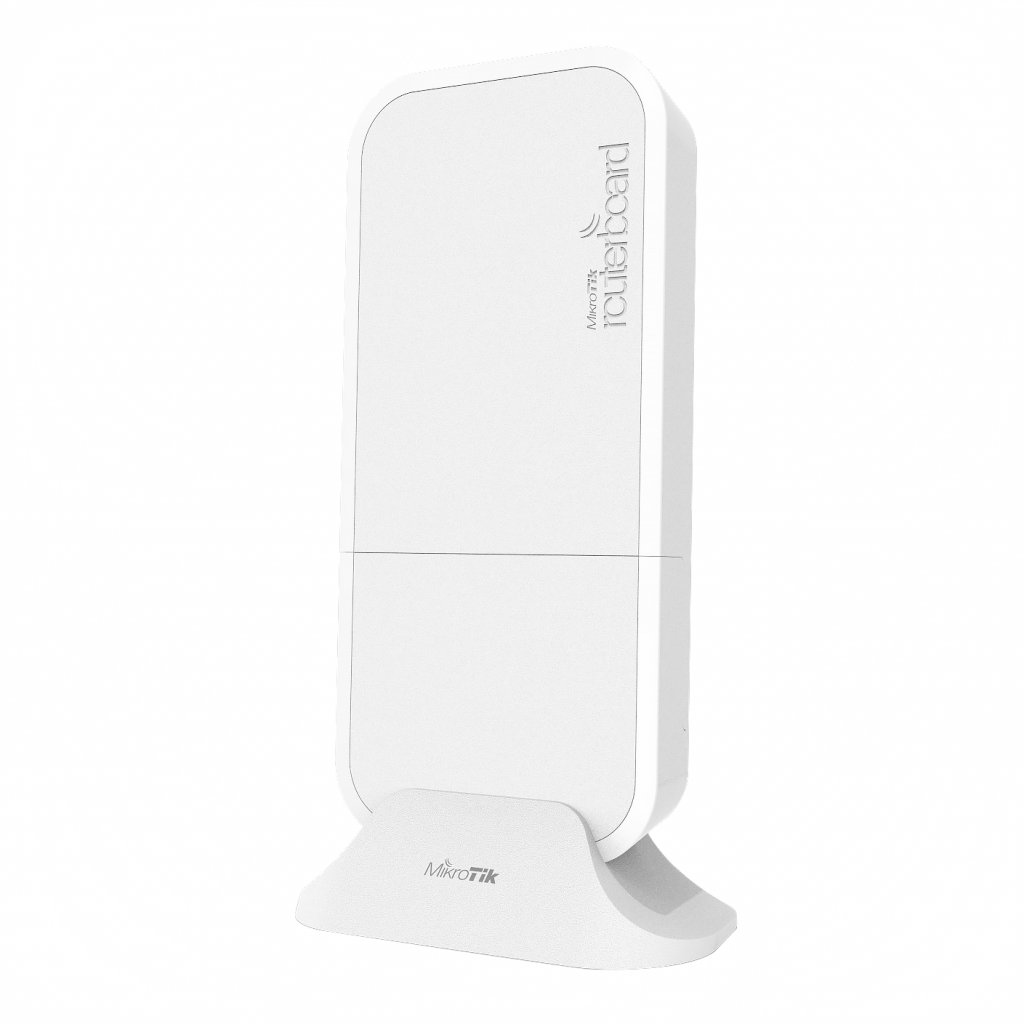

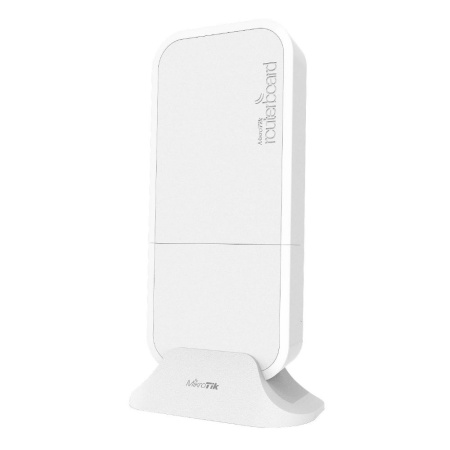

Беспроводная точка доступа wAP ac LTE kit с рабочей частотой диапазона 2.4 ГГц / 5 ГГц и установленным модулем модема LTE в защищённом влагостойким корпусом, используется по желанию как на улице, так и в помещениях. Предназначена для организации линков связи “Точка-Точка”, либо как клиентское CPE устройство и как точка доступа. Предустановленна ОС RouterOS 4-го уровня.
Сетевой интерфейс состоит из двух гигабитных Ethernet портов и слота micro-SIM. Крепится к стенам изнутри корпуса устройства, также имеет защиту от вандализма, в случае нужды кабели можно провести через стену. Встроенная антенна всенаправленного типа к которой подключены LTE платы обладает сферическим излучением во все направления.
Технические характеристики
Процессор | IPQ-4018 716 МГц, 4 ядра |
Архитектура | ARM (32 бит) |
ОЗУ | 128 МБ RAM |
ПЗУ | 16 МБ FLASH |
Сетевой интерфейс | 2х 10/100/1000 Ethernet |
Радиоинтерфейс |
2,4 ГГц стандартов 802.11b/g/n, MIMO 2x2; 5 ГГц стандартов 802.11a/n/ac, MIMO 2x2 |
Поколение Wi-Fi | 5 |
Выходная мощность | До 20 дБм для РФ (до 24 дБм для других стран) |
Интерфейс подключения |
1x micro-SIM для модема 1x miniPCI-e (занят сотовым модемом R11e-LTE) |
Максимальный коэффициент усиления антенны Wi-Fi | 2,5 дБи |
Максимальный коэффициент усиления LTE-антенны | 4 дБи (с u.FL-разъёмом) |
Ширина диаграммы направленности антенны | 360° |
LTE-категория | 4 (150 Мбит/с — нисходящий канал, 50 Мбит/с — восходящий канал) |
3G-категория | R7 (21 Мбит/с — нисходящие каналы, 5,76 Мбит/с — восходящий канал) |
2G-категория | Class 12 |
Питание на входе |
18–57 В (Passive PoE или активный 802.3af/at) 10–57 В (DC Jack) |
Максимальное энергопотребление | 14 Вт, 10 Вт (без подключённых устройств) |
Размеры | 185 x 85 x 30 мм |
Температура окружающей среды рабочая | -30.. +60 °C |
Дополнительно | Датчик температуры платы, датчик напряжения |
Операционная система | RouterOS Level 4 |
Характеристики радиочасти
Скорость (2,4 ГГц) |
Мощность передатчика | Чувствительность приёмника |
Скорость (5 ГГц) |
Мощность передатчика | Чувствительность приёмника |
(дБм) | (дБм) | ||||
1 Мбит/с | 22 | -100 | 6 Мбит/с | 24 | -95 |
11 Мбит/с | 22 | -94 | 54 Мбит/с | 20 | -78 |
6 Мбит/с | 23 | -95 | MCS0 | 24 | -95 |
54 Мбит/с | 19 | -78 | MCS7 | 19 | -73 |
MCS0 | 23 | -95 | MCS9 | 17 | -68 |
MCS7 | 18 | -73 |
|
|
|
Поддерживаемые диапазоны
Тип сети | Каналы (частота в МГц) |
LTE (FDD) | 1 (2100) / 2 (1900) / 3 (1800) / 7 (2600) / 8 (900) / 20 (800) |
LTE (TDD) | 38 (2600) / 40 (2300) |
3G | 1 (2100) / 2 (1900) / 5 (850) / 8 (900) |
2G | 2 (1900) / 3 (1800) / 5 (850) / 8 (900) |
Результаты замера производительности протоколов IPsec
RBwAPGR-5HacD2HnD&R11e-LTE | IPQ-4018 (716 МГц) пропускная способность IPsec | ||||||
Режим | Конфигурация | 1400 байт | 512 байт | 64 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Один туннель | AES-128-CBC + SHA1 | 37,9 | 424,5 | 59 | 241,7 | 61,6 | 31,5 |
256 туннелей | AES-128-CBC + SHA1 | 36 | 403,2 |
38,5 |
157,7 | 39,8 | 20,4 |
256 туннелей | AES-128-CBC + SHA256 | 36 | 403,2 | 38,5 | 157,7 | 39,8 | 20,4 |
256 туннелей | AES-256-CBC + SHA1 | 34,4 | 385,3 | 37,9 | 155,2 | 39,8 | 20,4 |
256 туннелей | AES-256-CBC + SHA256 | 34,4 | 385,3 | 37,9 | 155,2 | 39,8 | 20,4 |
Комплект поставки
Wi-Fi маршрутизатор | 1 шт. |
Адаптер питания 24 В, 0,8 А | 1 шт. |
Гигабитный PoE-инжектор | 1 шт. |
Металлический хомут для установки на мачту | 1 шт. |
Пластиковая стяжка для крепления на мачте | 1 шт. |
Основа для крепления | 1 шт. |
Металлическая планка для монтажа на потолок | 1 шт. |
Настольная подставка | 1 шт. |
Набор винтов | 1 шт. |
Документы
Характеристики
Сетевые характеристики | |
Питание по PoE | Passive PoE 24 В; Passive PoE 48 В; Passive PoE 54 В; 802.3af; 802.3at |
Количество портов Ethernet | 2 |
Раздача PoE-питания | Нет |
Уличный корпус | Да |
Коэффициент усиления антенны | 4 дБи |
Встроенная антенна | Да |
Поколение связи | 4G (LTE); 3G; 2G |
Максимальная скорость 4G | 150 / 50 |
Максимальная скорость 3G | 21 / 5,76 |
Частотный диапазон 4G | 1 (2100 МГц); 2 (1900 МГц); 3 (1800 МГц); 7 (2600 МГц); 8 (900 МГц); 20 (800 МГц); 38 (2600 МГц); 40 (2300 МГц) |
Частотный диапазон 3G | 1 (2100 МГц); 2 (1900 МГц); 5 (850 МГц); 8 (900 МГц) |
Встроенный Wi-Fi | Да |
Количество SIM-разъёмов | 1 |
Общее количество портов Ethernet (RJ45) | SFP— |
