Описание

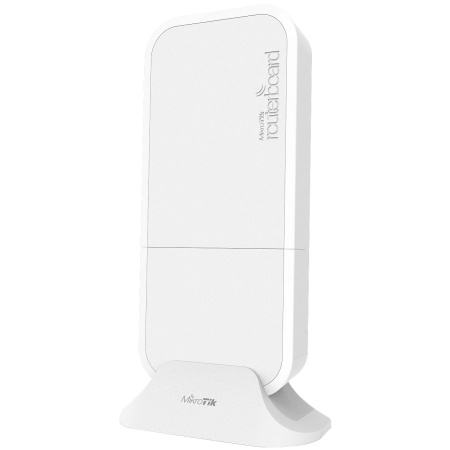

Беспроводная точка доступа wAP LTE kit с рабочей частотой диапазона 2.4 ГГц и установленным модулем модема LTE в защищённом влагостойким корпусом, используется по желанию как на улице, так и в помещениях. Предназначена для организации линков связи “Точка-Точка”, либо как клиентское CPE устройство и как точка доступа. Предустановленна ОС RouterOS 4-го уровня.
Крепится к стенам изнутри корпуса устройства, также имеет защиту от вандализма, в случае нужды кабели можно провести через стену. Встроенная антенна всенаправленного типа к которой подключены LTE платы обладает сферическим излучением во все направления.
Технические характеристики
Процессор | QCA9531, 650 МГц, 1 ядро | |
ОЗУ | 64 МБ RAM | |
ПЗУ | 16 МБ Flash | |
Сетевой интерфейс | 1х Ethernet 10/100 Мбит/с | |
Дополнительные интерфейсы |
1x mini-SIM для модема 1x miniPCI-e (занят сотовым модемом R11e-LTE) |
|
Способ питания | Passive PoE, DC Jack или специальный автомобильный разъём | |
Диапазон входного напряжения | 9–30 В | |
Максимальная потребляемая мощность | 8 Вт | |
Дополнительно | Датчики температуры платы и напряжения | |
Операционная система | RouterOS Level 4 | |
Рабочая температура окружающей среды | -40.. +60 °С (протестировано) | |
Размеры | 185 x 85 x 30 мм | |
Параметры модуля Wi-Fi | ||
Радиомодуль | Встроенный, 2,4 ГГц, MIMO 2x2, 802.11b/g/n | |
Выходная мощность | До 20 дБм для РФ (до 22 дБм для других стран) | |
Усиление антенны | 2 дБи | |
Ширина луча антенны | 360° | |
Беспроводной чип | QCA9531 | |
Параметры модуля LTE | ||
Модем | Предустановлен в miniPCIe слот, 2G/3G/4G | |
LTE-категория | 4 (150 Мбит/с по нисходящему каналу, 50 Мбит/с по восходящему) | |
3G-категория | R7 (21 Мбит/с по нисходящему каналу, 5,76 Мбит/с по восходящему) | |
2G-категория | Класс 12 | |
Усиление антенны | 4 дБи (с uFL-коннектором) | |
Ширина луча антенны | 360° | |
Поддерживаемые диапазоны LTE (FDD) | 1 (2100) / 2 (1900) / 3 (1800) / 7 (2600) / 8 (900) / 20 (800) | |
Поддерживаемые диапазоны LTE (TDD) | 38 (2600) / 40 (2300) | |
Поддерживаемые 3G-диапазоны | 1 (2100) / 2 (1900) / 5 (800) / 8 (900) | |
Поддерживаемые 2G-диапазоны | 2 (1900) / 3 (1800) / 5 (800) / 8 (900) |
Характеристики радиомодуля Wi-Fi
Пропускная способность |
Мощность | Чувствительность |
1 Мбит/с | 22 дБм | -96 дБм |
11 Мбит/с | 22 дБм | -89 дБм |
6 Мбит/с | 20 дБм | -93 дБм |
54 Мбит/с | 18 дБм | -74 дБм |
MCS0 | 20 дБм | -93 дБм |
MCS7 | 16 дБм | -71 дБм |
Результаты замера производительности процессора
RBwAPR-2nD&R11e-LTE | QCA9531 (650 МГц) тест через один порт 100M | ||||||
Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Мост | отсутствует (fast path) | 8,1 | 98,4 | 23,5 | 96,3 | 173,6 | 88,9 |
Мост | 25 правил фильтрации моста | 8,1 | 98,4 | 23,5 | 96,3 | 70,9 | 36,3 |
Маршрутизация | отсутствует (fast path) | 8,1 | 98,4 | 23,5 | 96,3 | 160,8 | 82,3 |
Маршрутизация | 25 простых очередей | 8,1 | 98,4 | 23,5 | 96,3 | 90,8 | 46,5 |
Маршрутизация | 25 ip filter rules | 8,1 | 98,4 | 23,5 | 96,3 | 43,2 | 22,1 |
Комплект поставки
Wi-Fi маршрутизатор | 1 шт. |
Подставка | 1 шт. |
Набор винтов | 1 шт. |
PoE-инжектор | 1 шт. |
Пластиковая стяжка | 2 шт. |
Основа для крепления | 1 шт. |
Автомобильный кабель 0,35 м, 4 пина | 1 шт. |
Адаптер питания 24 В, 0,8 А | 1 шт. |
Документы
Характеристики
Сетевые характеристики | |
Питание по PoE | Passive PoE 24 В |
Количество портов Ethernet | 1 |
Раздача PoE-питания | Нет |
Уличный корпус | Да |
Коэффициент усиления антенны | 2 дБи |
Встроенная антенна | Да |
Поколение связи | 4G (LTE); 3G; 2G |
Максимальная скорость 4G | 150 / 50 |
Максимальная скорость 3G | 21 / 5,76 |
Частотный диапазон 4G | 1 (2100 МГц); 2 (1900 МГц); 3 (1800 МГц); 7 (2600 МГц); 8 (900 МГц); 20 (800 МГц); 38 (2600 МГц); 40 (2300 МГц) |
Частотный диапазон 3G | 1 (2100 МГц); 2 (1900 МГц); 5 (850 МГц); 8 (900 МГц) |
Встроенный Wi-Fi | Да |
Количество SIM-разъёмов | 1 |
Общее количество портов Ethernet (RJ45) | SFP— |
