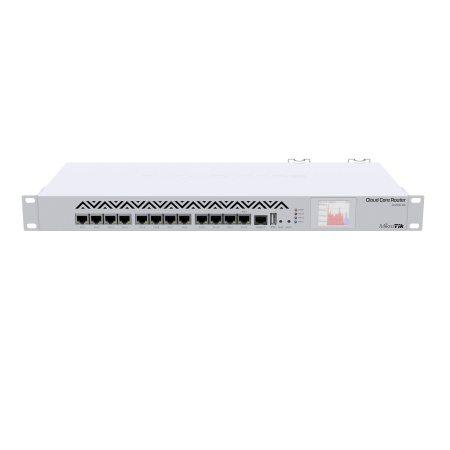

Ethernet-роутер CCR1016-12G промышленного уровня является представителем флагманской серии Cloud Core Router и оснащён линейкой гигабитных портов. Его ключевые коммутационные характеристики:
- проводных портов — 12;
- поддерживаемая скорость портов — 10/100/1000 Мбит/с;
- порт для подключения консоли RJ45/Serial — 1;
- порт USB — 1.
Обработка данных происходит с помощью 16-ядерного центрального процессора по архитектуре TILE GX с номинальной частотой 1,2 ГГц, 2 ГБ ОЗУ и запоминающим устройством на 512 МБ NAND-памяти. К центральному процессору также напрямую подключены проводные порты. Поддерживается аппаратное шифрование по IPsec. Операционная система RouterOS с лицензией уровня 6 обеспечивает управление устройством.

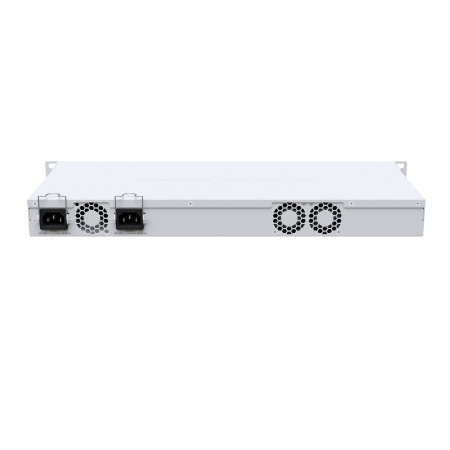

Питание роутера осуществляется через два избыточных модуля питания, обеспечивающих бесперебойность, с подключением к сети переменного тока в диапазоне 100—240 В. Устройство оснащено скобами для удобной прокладки кабелей.
Дополнительные функции включают сенсорный дисплей на передней панели для управления и мониторинга, датчики температуры процессора и материнской платы, кнопку выбора режима и зуммер.
Технические характеристики
| Процессор | TLR4-01680 1.2 ГГц, 16 ядер |
| Архитектура | TILE |
| ОЗУ | 2 ГБ RAM |
| ПЗУ | 512 МБ NAND, 512 КБ FLASH |
| Сетевой интерфейс | 12x 10/100/1000 Ethernet |
| Дополнительный интерфейс | 1х USB (тип A), 1A, с возможностью сброса питания USB-порта |
| Последовательный консольный порт | 1x RJ45 |
| Питание на входе |
100–240 В АС 2х блок питания с функцией резервирования |
| Максимальное энергопотребление | 42 Вт, 37 Вт (без подключённых устройств) |
| Размеры | 443 x 193 x 44 мм |
| Температура окружающей среды рабочая | -20.. +60° (протестировано) |
| Операционная система | RouterOS Level 6 |
| Дополнительно | Датчик температуры процессора, датчик температуры платы, кнопка Режим |
Результаты замера производительности процессора
| CCR1016-12G | TLR4-01680 (1.2 ГГц) тест максимальной пропускной способности на все 16 ядер | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 975.2 | 11842.8 | 2819.5 | 11548.7 | 17857.1 | 9142.8 |
| Мост | 25 правил фильтрации моста | 975.2 | 11842.8 | 2120.8 | 8686.8 | 2819.5 | 1443.6 |
| Маршрутизация | отсутствует (fast path) | 975.2 | 11842.8 | 2819.5 | 11548.7 | 17857.1 | 9142.8 |
| Маршрутизация | 25 простых очередей | 975.2 | 11842.8 | 2610.4 | 10692.2 | 2787.7 | 1427.3 |
| Маршрутизация | 25 правил фильтрации IP | 975.2 | 11842.8 | 1253.4 | 5133.9 | 1316 | 673.8 |
Результаты замера производительности протоколов IPsec
| CCR1016-12G | TLR4-01680 (1.2 ГГц) пропускная способность IPsec | ||||||
| Режим | Конфигурация | 1400 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Один туннель | AES-128-CBC + SHA1 | 130.5 | 1461.6 | 123.4 | 505.4 | 115.4 | 59.1 |
| 256 туннелей | AES-128-CBC + SHA1 | 363.8 | 4074.6 | 413.8 | 1694.9 | 425.9 | 218.1 |
| 256 туннелей | AES-128-CBC + SHA256 | 357.6 | 4005.1 | 399.2 | 1635.1 | 425.9 | 218.1 |
| 256 туннелей | AES-256-CBC + SHA1 | 354.9 | 3974.9 | 399.2 | 1635.1 | 425.9 | 218.1 |
| 256 туннелей | AES-256-CBC + SHA256 | 348.0 | 3897.6 | 384.6 | 1575.3 | 403.8 | 206.7 |
Комплект поставки
| Маршрутизатор | 1 шт. |
| Кабель питания | 2 шт. |
| Монтажные уголки для установки в стойку | 2 шт. |
| Набор винтов и резиновых наклеек-ножек (K10) | 1 шт. |
| Сетевые характеристики | |
| Питание по PoE | — |
| Раздача PoE-питания | Нет |
| Частота процессора | 1200 МГц |
| Количество портов Gigabit Ethernet | 12 шт. |
| Общее количество портов Ethernet (RJ45) | SFP+0 |
| Комбинированный порт 1G (RJ45/SFP) | Нет |
| Сменные БП | Нет |
| Всепогодный корпус | Нет |
| Порт Console (RJ45/DB9) | Да |
| Число ядер ЦП | 16 |
| Объём ОЗУ | 2048 МБ |
| Объём ПЗУ | 512 МБ |
| Операционная система | 6 level RouterOS |
| Порт USB | Да |
| Порт microSD | Нет |
| Порт Smart Card | Нет |
| Порт M.2 | Нет |
| Порт SATA | Нет |
