Маршрутизатор CCR1036-12G-4S демонстрирует производительность, соответствующую его флагманскому статусу, и занимает среднюю позицию в линейке Cloud Core Router по количеству портов. Коммутационные возможности CCR1036-12G-4S включают:
- 12 гигабитных портов
- 4 порта SFP
- Поддержку цифрового контроля параметров производительности SFP-трансиверов
- Скорость передачи кадров — 24 млн/с
- Пропускную способность — 16 Гбит/с
- 1 порт USB Type A с максимальным током 1 А
- Консольный порт управления RJ45/Serial

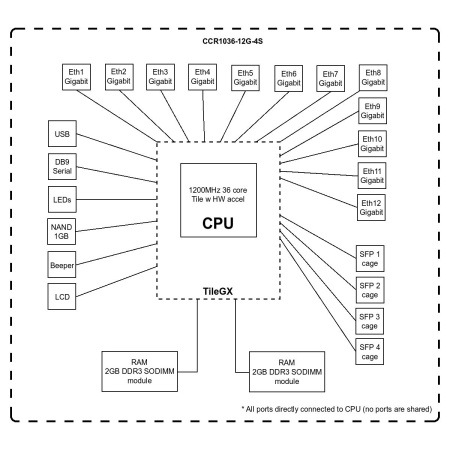

Высокая производительность CCR1036-12G-4S обеспечивается 36-ядерным процессором TLR4-03680 с частотой 1,2 ГГц на VLIW-архитектуре, 4 ГБ оперативной памяти и 1 ГБ хранилища на чипах NAND. Также имеется слот M.2 для расширений. Устройство работает под управлением RouterOS с лицензией уровня 6 и поддерживает аппаратное шифрование по IPsec.

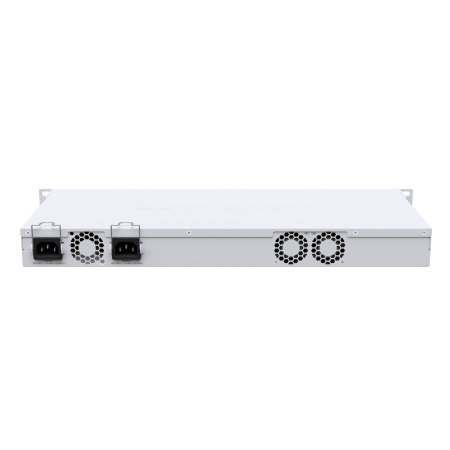

Питание осуществляется через два разъема сети переменного тока (100—240 В) для двух модулей питания с резервированием. Гнезда питания оснащены скобами для надежной фиксации кабеля.

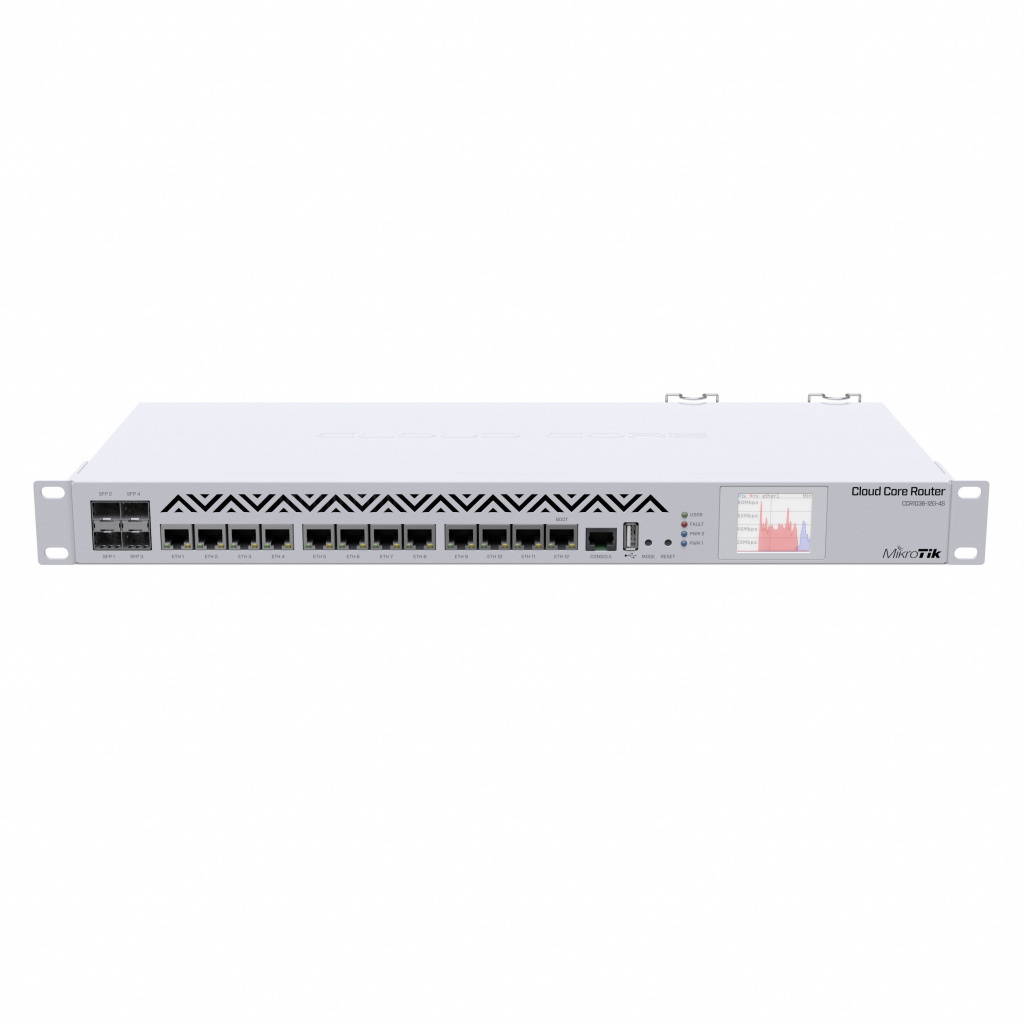

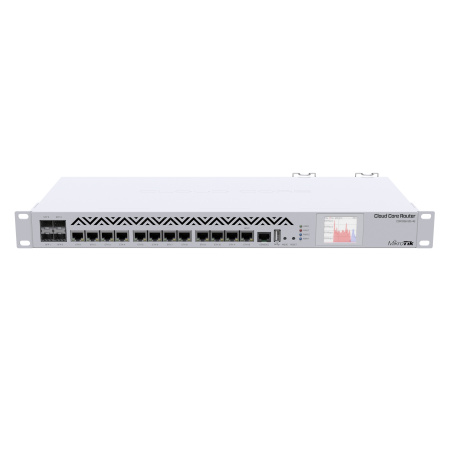

Маршрутизатор оснащен датчиками температуры процессора и материнской платы, датчиками напряжения, зуммером и кнопкой выбора режима. На лицевой панели расположен цветной сенсорный экран для оперативного мониторинга и настройки.
Доступна версия с 8 ГБ оперативной памяти для кэширования объемных данных и обработки больших таблиц маршрутизации (партномер CCR1036-12G-4S-EM).
Технические характеристики
| Процессор | TLR4-03680 1.2 ГГц, 36 ядер |
| Архитектура | TILE |
| ОЗУ | 4 ГБ RAM |
| ПЗУ | 1 ГБ NAND, 512 КБ FLASH |
| Сетевой интерфейс |
12x 10/100/1000 Ethernet 4x SFP (1.25 Гбит/с)*, поддержка DDMI |
| Дополнительные интерфейсы |
1х M.2 1х USB (тип A), 1A, с возможностью сброса питания USB-порта |
| Последовательный консольный порт | 1x RJ45 |
| Питание на входе |
100–240 В АС 2х блок питания с функцией резервирования |
| Максимальное энергопотребление | 60 Вт |
| Размеры | 443 x 193 x 44 мм |
| Температура окружающей среды рабочая | -20.. +60° (протестировано) |
| Операционная система | RouterOS Level 6 |
| Дополнительно | Датчик температуры процессора, датчик температуры платы, кнопка Режим |
* Модули SFP приобретаются отдельно.
Результаты замера производительности процессора
| CCR1036-12G-4S | TLR4-03680 (1.2 ГГц) тест максимальной пропускной способности на все 36 ядер | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 1300.4 | 15792.1 | 3759.4 | 15398.5 | 28808.0 | 14749.7 |
| Мост | 25 правил фильтрации моста | 1300.4 | 15792.1 | 3760.4 | 15402.6 | 5163.5 | 2643.7 |
| Маршрутизация | отсутствует (fast path) | 1300.4 | 15792.1 | 3762.4 | 15410.8 | 28808.0 | 14749.7 |
| Маршрутизация | 25 простых очередей | 1300.4 | 15792.1 | 3762.4 | 15410.8 | 7643.1 | 3913.3 |
| Маршрутизация | 25 правил фильтрации IP | 1300.4 | 15792.1 | 3033.9 | 12426.9 | 3049.7 | 1561.4 |
Результаты замера производительности протоколов IPsec
| CCR1036-12G-4S | TLR4-03680 (1.2 ГГц) пропускная способность IPsec | ||||||
| Режим | Конфигурация | 1400 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Один туннель | AES-128-CBC + SHA1 | 130.5 | 1461.6 | 123.4 | 505.4 | 115.4 | 59.1 |
| 256 туннелей | AES-128-CBC + SHA1 | 912.9 | 10224.5 | 1037.4 | 4249.2 | 1053.1 | 539.2 |
| 256 туннелей | AES-128-CBC + SHA256 | 902.7 | 10110.2 | 1032.8 | 4230.3 | 1025.7 | 525.2 |
| 256 туннелей | AES-256-CBC + SHA1 | 901.0 | 10091.2 | 1028.3 | 4211.9 | 998.2 | 511.1 |
| 256 туннелей | AES-256-CBC + SHA256 | 892.5 | 9996.0 | 982.9 | 4026.0 | 970.7 | 497.0 |
Комплект поставки
| Маршрутизатор | 1 шт. |

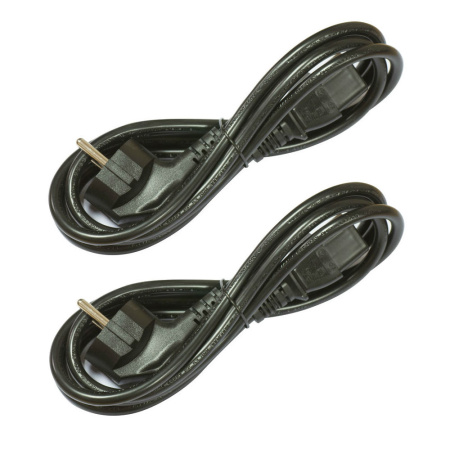

| Кабель питания | 2 шт. |

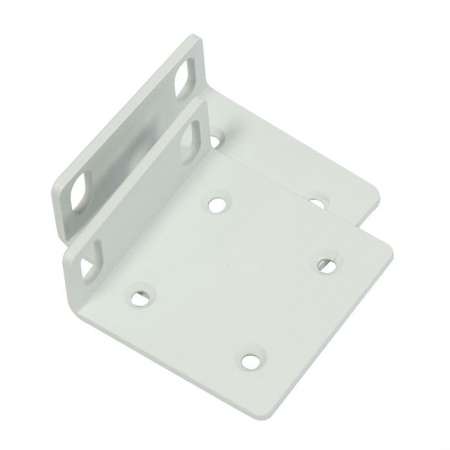

| Монтажные уголки для установки в стойку | 2 шт. |
| Набор винтов и резиновых наклеек-ножек | 1 шт. |
| Сетевые характеристики | |
| Питание по PoE | — |
| Раздача PoE-питания | Нет |
| Частота процессора | 1200 МГц |
| Количество портов Gigabit Ethernet | 12 шт. |
| Общее количество портов Ethernet (RJ45) | SFP+0 |
| Общее количество оптических портов | 4 шт. |
| Комбинированный порт 1G (RJ45/SFP) | Нет |
| Сменные БП | Нет |
| Всепогодный корпус | Нет |
| Порт Console (RJ45/DB9) | Да |
| Число ядер ЦП | 36 |
| Объём ОЗУ | 4096 МБ |
| Объём ПЗУ | 1024 МБ |
| Операционная система | 6 level RouterOS |
| Порт USB | Да |
| Порт microSD | Нет |
| Порт Smart Card | Нет |
| Порт M.2 | Да |
| Порт SATA | Нет |
