Версия маршрутизатора CCR1036-12G-4S-EM с увеличенным в 2 раза объёмом оперативной памяти позволяет кэшировать более объёмные данные и обрабатывать большие таблицы маршрутизации по сравнению с моделью CCR1036-12G-4S. Это устройство обеспечивает производительность, соответствующую флагманскому статусу, и занимает среднюю позицию по оснащённости портами в серии Cloud Core Router. Коммутационные возможности CCR1036-12G-4S-EM включают:
- 12 гигабитных портов
- 4 порта SFP
- функцию цифрового контроля параметров производительности SFP-трансивера
- пропускную способность 16 Гбит/с
- скорость передачи кадров 24 млн/с
- 1 порт USB Type A с максимальным током 1 А
- консольный порт управления RJ45/Serial
Высокая производительность CCR1036-12G-4S-EM обеспечивается 36-ядерным центральным процессором TLR4-03680 с частотой 1,2 ГГц на VLIW-архитектуре, 8 ГБ оперативной памяти и 1 ГБ NAND хранилища. Имеется слот M.2 для расширений. Встроенная операционная система RouterOS поставляется с лицензией уровня 6 и поддерживает аппаратное шифрование по IPsec.

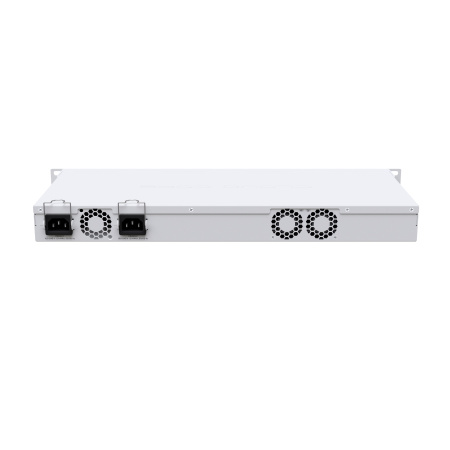

Питание осуществляется через два разъёма сети переменного тока (100—240 В) на два модуля питания с избыточностью, обеспечивая резервирование питания. Разъёмы оснащены скобами для удобной фиксации кабеля.

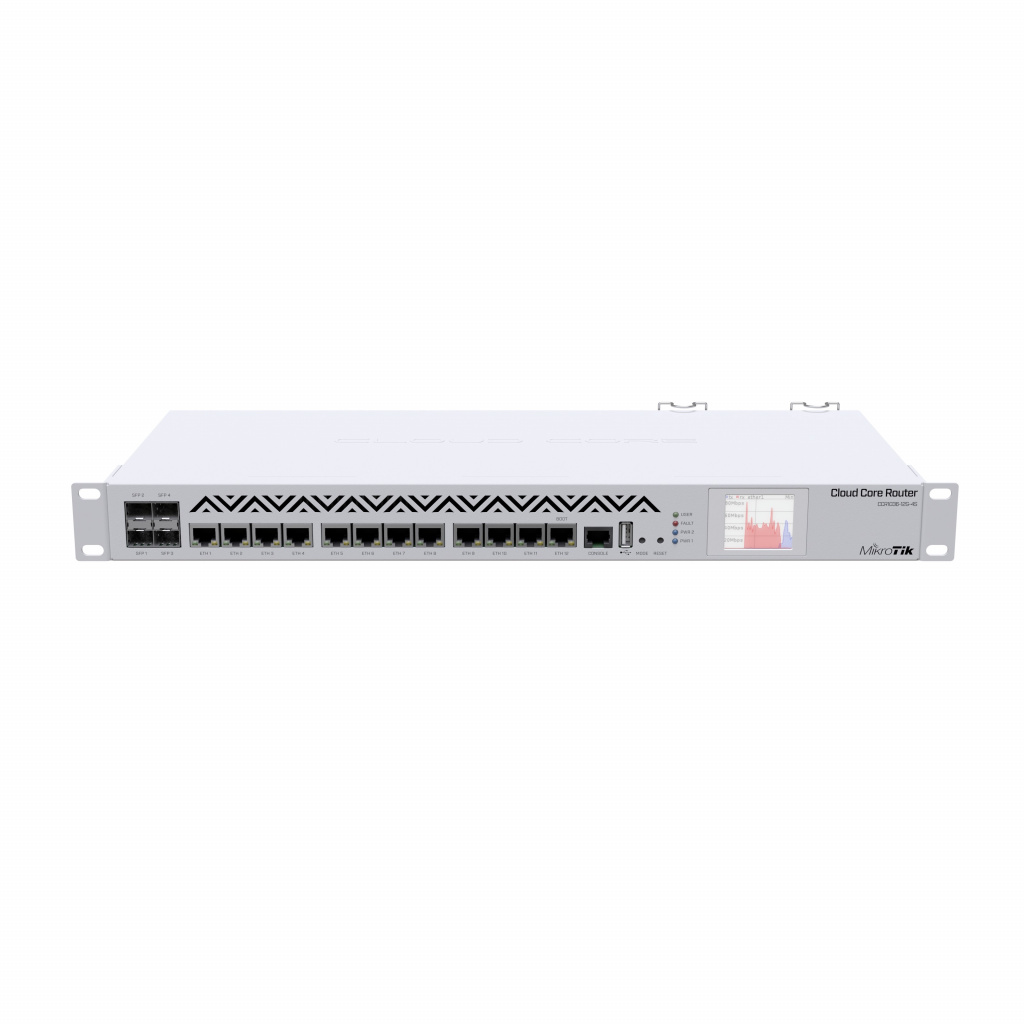

Устройство оборудовано датчиками температуры процессора и материнской платы, датчиками напряжения, зуммером и кнопкой выбора режима. На лицевой панели расположен цветной сенсорный экран для оперативного мониторинга и настройки.
Если вашей сети не требуется максимальная оперативная память, вы можете приобрести более доступную версию с 4 ГБ RAM (партномер CCR1036-12G-4S). В остальном, это идентичная модель.
Технические характеристики
| Процессор | TLR4-03680 1,2 ГГц, 36 ядер |
| Архитектура | TILE |
| ОЗУ | 8 ГБ RAM |
| ПЗУ | 1 ГБ NAND, 512 КБ FLASH |
| Сетевой интерфейс |
12x 10/100/1000 Ethernet 4x SFP (1,25 Гбит/с)*, поддержка DDMI |
| Дополнительные интерфейсы |
1х M.2 1х USB (тип A), 1A, с возможностью сброса питания USB-порта |
| Последовательный консольный порт | 1x RJ45 |
| Питание на входе |
100–240 В АС 2х блок питания с функцией резервирования |
| Максимальное энергопотребление | 60 Вт |
| Размеры | 443 x 193 x 44 мм |
| Температура окружающей среды рабочая | -20.. +60° (протестировано) |
| Операционная система | RouterOS Level 6 |
| Дополнительно | Датчик температуры процессора, датчик температуры платы, кнопка Режим |
* Модули SFP приобретаются отдельно.
Результаты замера производительности процессора
| CCR1036-12G-4S-EM | TLR4-03680 (1,2 ГГц) тест максимальной пропускной способности на все 36 ядер | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 1300,4 | 15792,1 | 3759,4 | 15398,5 | 28808,0 | 14749,7 |
| Мост | 25 правил фильтрации моста | 1300,4 | 15792,1 | 3760,4 | 15402,6 | 5163,5 | 2643,7 |
| Маршрутизация | отсутствует (fast path) | 1300,4 | 15792,1 | 3762,4 | 15410,8 | 28808,0 | 14749,7 |
| Маршрутизация | 25 простых очередей | 1300,4 | 15792,1 | 3762,4 | 15410,8 | 7643,1 | 3913,3 |
| Маршрутизация | 25 правил фильтрации IP | 1300,4 | 15792,1 | 3033,9 | 12426,9 | 3049,7 | 1561,4 |
Результаты замера производительности протоколов IPsec
| CCR1036-12G-4S-EM | TLR4-03680 (1,2 ГГц) пропускная способность IPsec | ||||||
| Режим | Конфигурация | 1400 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Один туннель | AES-128-CBC + SHA1 | 130,5 | 1461,6 | 123,4 | 505,4 | 115,4 | 59,1 |
| 256 туннелей | AES-128-CBC + SHA1 | 912,9 | 10224,5 | 1037,4 | 4249,2 | 1053,1 | 539,2 |
| 256 туннелей | AES-128-CBC + SHA256 | 902,7 | 10110,2 | 1032,8 | 4230,3 | 1025,7 | 525,2 |
| 256 туннелей | AES-256-CBC + SHA1 | 901,0 | 10091,2 | 1028,3 | 4211,9 | 998,2 | 511,1 |
| 256 туннелей | AES-256-CBC + SHA256 | 892,5 | 9996,0 | 982,9 | 4026,0 | 970,7 | 497,0 |
Комплект поставки
| Маршрутизатор | 1 шт. |
| Кабель питания | 2 шт. |
| Монтажные уголки для установки в стойку | 2 шт. |
| Набор винтов и резиновых наклеек-ножек (K10) | 1 шт. |
| Сетевые характеристики | |
| Питание по PoE | — |
| Раздача PoE-питания | Нет |
| Частота процессора | 1200 МГц |
| Количество портов Gigabit Ethernet | 12 шт. |
| Общее количество портов Ethernet (RJ45) | SFP+0 |
| Общее количество оптических портов | 4 шт. |
| Комбинированный порт 1G (RJ45/SFP) | Нет |
| Сменные БП | Нет |
| Всепогодный корпус | Нет |
| Порт Console (RJ45/DB9) | Да |
| Число ядер ЦП | 36 |
| Объём ОЗУ | 16384 МБ |
| Объём ПЗУ | 1024 МБ |
| Операционная система | 6 level RouterOS |
| Порт USB | Да |
| Порт microSD | Нет |
| Порт Smart Card | Нет |
| Порт M.2 | Нет |
| Порт SATA | Нет |
