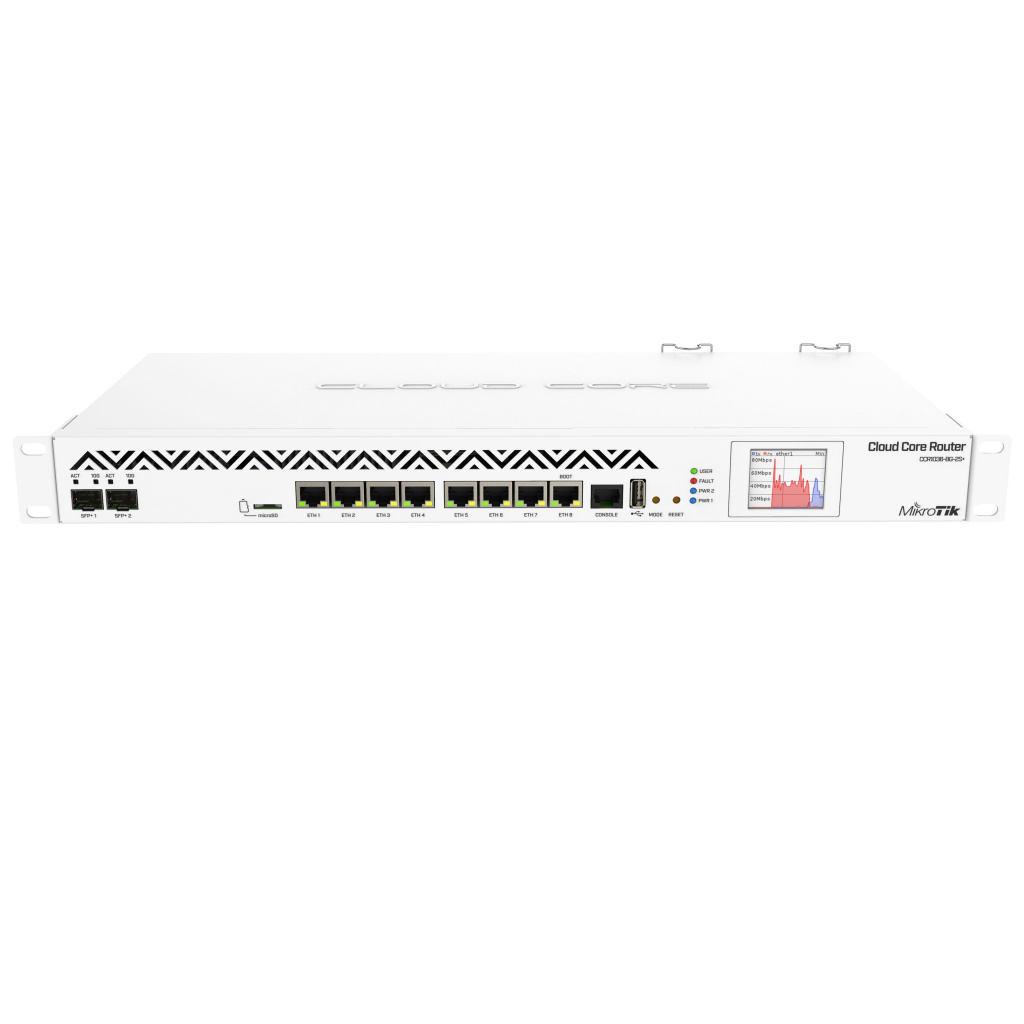

CCR1036-8G-2S+ — самый быстрый стоечный Ethernet-роутер флагманской серии Cloud Core Router на момент выпуска, предлагающий разнообразные возможности подключения:
- 8 гигабитных портов;
- 2 оптоволоконных порта стандарта SFP+;
- пропускная способность оптоволоконных модулей — 1,25 Гбит и 10 Гбит/с;
- слот расширения M.2 PCIe 4x;
- слот microSD;
- порт USB с максимальным током 1 А;
- консольный порт RJ45/Serial.

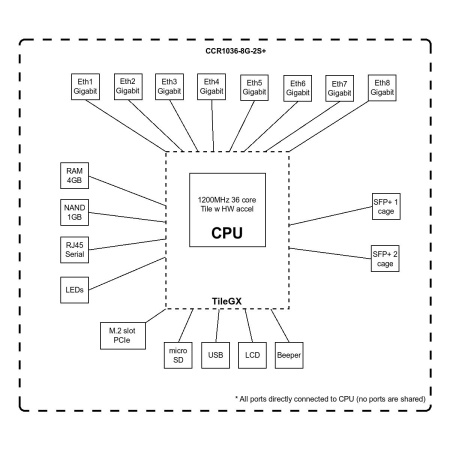

В роутере используется 36-ядерный мозаичный процессор Tilera, 4 ГБ оперативной памяти, 1 ГБ NAND-хранилища и слот M.2 PCIe 4x для SSD под пользовательские базы данных, дополнительное хранилище или другие потребности. Каждый порт напрямую подключен к сетевому процессору, что исключает пересечение полос пропускания портов, обеспечивая лучшую производительность и стабильность. Аппаратные мощности роутера обеспечивают ускорение шифрования по IPsec, позволяя организовывать высокоскоростные VPN-туннели между важными локациями без потерь пропускной способности.
Управление роутером осуществляется через RouterOS с лицензией уровня 6.

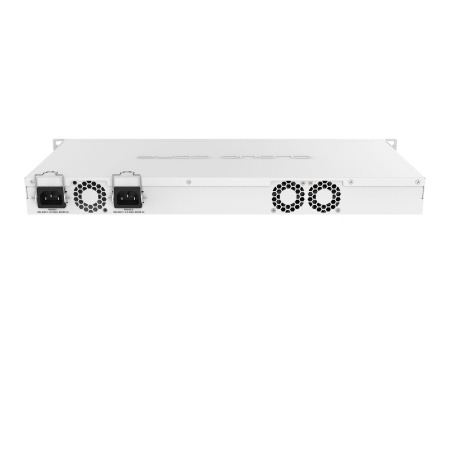

Роутер оснащён двумя блоками питания с диапазоном напряжений 100—240 В для резервирования с избыточностью. Максимальное потребление — 73 Вт.
Мониторинг состояния осуществляется с помощью датчиков температуры процессора, материнской платы и напряжения. Также есть звуковой зуммер. Базовые настройки и мониторинг можно проводить через сенсорную панель на лицевой части корпуса.
Существует более мощная модификация с 8 ГБ оперативной памяти — CCR1036-8G-2S+EM.
Технические характеристики
| Процессор | TLR4-03680 1.2 ГГц, 36 ядер |
| Архитектура | TILE |
| ОЗУ | 4 ГБ |
| ПЗУ | 1 ГБ NAND |
| Сетевой интерфейс |
8x 10/100/1000 Ethernet 2x SFP+ (1.25 / 10 Гбит/с)*, поддержка DDMI |
| Дополнительные интерфейсы |
1х M.2 PCIe x4 1х microSD для карты памяти 1х USB (тип A), 1A, с возможностью сброса питания USB-порта |
| Последовательный порт | 1x RJ45 |
| Питание на входе |
100–240 В АС 2х блок питания с функцией резервирования |
| Максимальное энергопотребление | 73 Вт |
| Размеры | 355 x 145 х 44 мм |
| Температура окружающей среды рабочая | -20.. +60° (протестировано) |
| Операционная система | RouterOS Level 6 |
| Дополнительно | Датчик температуры процессора, датчик температуры платы, кнопка Режим |
* Модули SFP и SFP+ приобретаются отдельно.
Результаты замера производительности процессора
| CCR1036-8G-2S+ | TLR4-03680 (1.2 ГГц) тест максимальной пропускной способности на все 36 ядер | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 2275.7 | 27636.1 | 6578.9 | 26947.2 | 41666.7 | 21333.4 |
| Мост | 25 правил фильтрации моста | 2275.7 | 27636.1 | 5179.7 | 21216.1 | 5163.5 | 2643.7 |
| Маршрутизация | отсутствует (fast path) | 2275.7 | 27636.1 | 6578.9 | 26947.2 | 41666.7 | 21333.4 |
| Маршрутизация | 25 простых очередей | 2275.7 | 27636.1 | 6553.3 | 26842.3 | 7643.1 | 3913.3 |
| Маршрутизация | 25 правил фильтрации IP | 1825.7 | 22171.3 | 3033.9 | 12426.9 | 3049.7 | 1561.4 |
Результаты замера производительности протоколов IPsec
| CCR1036-8G-2S+ | TLR4-03680 (1.2 ГГц) пропускная способность IPsec | ||||||
| Режим | Конфигурация | 1400 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Один туннель | AES-128-CBC + SHA1 | 130.5 | 1461.6 | 123.4 | 505.4 | 115.4 | 59.1 |
| 256 туннелей | AES-128-CBC + SHA1 | 912.9 | 10224.5 | 1037.4 | 4249.2 | 1053.1 | 539.2 |
| 256 туннелей | AES-128-CBC + SHA256 | 902.7 | 10110.2 | 1032.8 | 4230.3 | 1025.7 | 525.2 |
| 256 туннелей | AES-256-CBC + SHA1 | 901.0 | 10091.2 | 1028.3 | 4211.9 | 998.2 | 511.1 |
| 256 туннелей | AES-256-CBC + SHA256 | 892.5 | 9996.0 | 982.9 | 4026.0 | 970.7 | 497.0 |
Комплект поставки
| Маршрутизатор | 1 шт. |

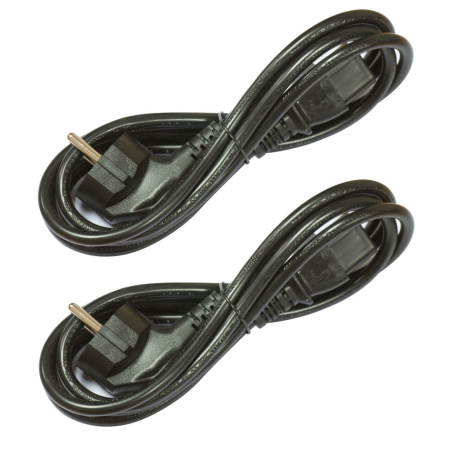

| Кабель питания IEC | 2 шт. |

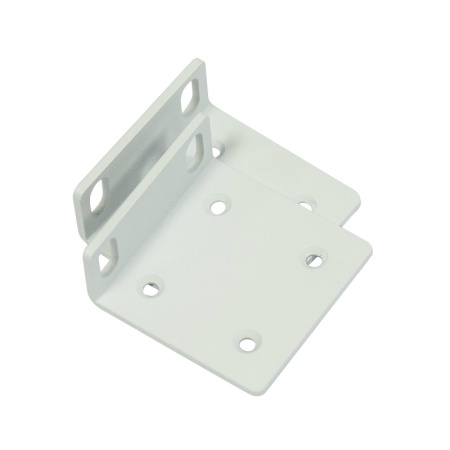

| Монтажные уголки для установки в стойку | 2 шт. |

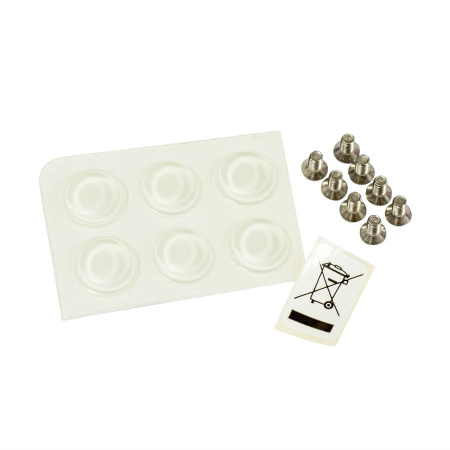

| Набор винтов и резиновых наклеек-ножек (K10) | 1 шт. |
| Сетевые характеристики | |
| Питание по PoE | — |
| Раздача PoE-питания | Нет |
| Частота процессора | 1200 МГц |
| Количество портов Gigabit Ethernet | 8 шт. |
| Общее количество портов Ethernet (RJ45) | SFP+2 шт. |
| Общее количество оптических портов | 2 шт. |
| Комбинированный порт 1G (RJ45/SFP) | Нет |
| Сменные БП | Нет |
| Всепогодный корпус | Нет |
| Порт Console (RJ45/DB9) | Да |
| Число ядер ЦП | 36 |
| Объём ОЗУ | 4096 МБ |
| Объём ПЗУ | 1024 МБ |
| Операционная система | 6 level RouterOS |
| Порт USB | Да |
| Порт microSD | Нет |
| Порт Smart Card | Нет |
| Порт M.2 | Да |
| Порт SATA | Нет |
