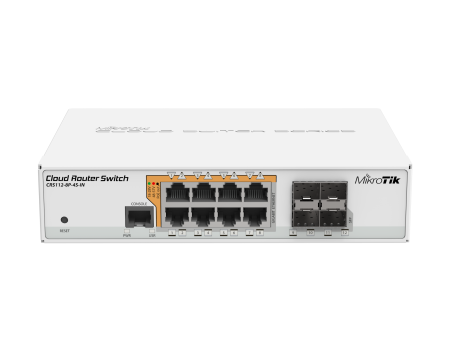

Проводной коммутатор CRS112-8P-4S-IN из серии Cloud Router Switch сочетает в себе функции управляемого роутера и коммутатора с поддержкой управления на уровне Layer3:
- Поддержка мгновенного неблокирующего режима на Layer2
- Таблица на 16 000 сетевых узлов
- VLAN
- Поддержка до 4000 VLAN одновременно
- Изоляция портов
- Безопасность портов
- Контроль широковещательного шторма
- Зеркалирование входящего и исходящего трафика
- Быстрый протокол остовного дерева
- Список контроля доступа
- Фирменный поиск сетевых узлов
- SNMP
- Поддержка Jumbo-кадров размером 9204 байт
- Отслеживание многоадресного IP-трафика для предотвращения широковещательной ретрансляции
- Статическое агрегирование портов
- Переадресация портов
- MAC-фильтры
- Ограничение полосы пропускания
- Настройка некоторых полей MAC- и IP-заголовка
Коммутатор работает под управлением RouterOS с лицензией уровня 5. Все специфические настройки доступны в меню «Switch». По желанию, можно исключить порты из конфигурации коммутатора и использовать их для маршрутизации.
Коммутационные параметры CRS112-8P-4S-IN:
- 8 гигабитных портов
- 4 порта SFP
- Консольный порт управления RJ45/Serial
Все гигабитные порты поддерживают PoE/PoE+ с автоопределением и могут работать в пассивном режиме PoE. Максимальный ток на порт при напряжении 18—30 В составляет 1 А, при 30—57 В — 0,45 А. Совокупный ток питания по PoE не должен превышать 2,8 А при 18—28 В и 1,4 А при 48—57 В.
Питание осуществляется через блок питания постоянного тока. В комплекте поставляется блок питания 28 В, 3,4 А. Также имеется дополнительный вход для блока питания 48—57 В (приобретается отдельно, партномер 48POW — 70 Вт или 48V2A96W — 96 Вт).
Гигабитные порты могут подавать PoE по стандарту 802.3af/at только при подключении блока питания 48—57 В.
Коммутатор выполнен в корпусе с пассивным охлаждением, оснащен датчиком температуры материнской платы и комплектом для монтажа в стойку.
Технические характеристики
| Сетевой интерфейс |
8х 10/100/1000 Мбит/с RJ45 4х SFP |
| Последовательный порт | 1х RJ45 |
| Внутренняя пропускная способность | 12 Гбит/с |
| Совокупная пропускная способность портов | 24 Гбит/с |
| Скорость обработки пакетов | 17.8 млн. пак/с |
| Максимальное энергопотребление | 10 Вт (без подключённых PoE-устройств) |

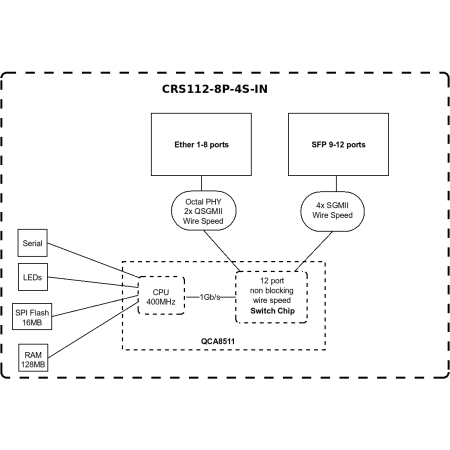

| Процессор | QCA8511 400 МГц, 1 ядро |
| Архитектура | MIPSBE |
| ОЗУ | 128 МБ RAM |
| ПЗУ | 16 МБ Flash |
| Раздача PoE |
Порты 1-8 При входном питании 18–28 В: Passive PoE (напряжение совпадает с напряжением на входе коммутатора (штатно ~28 В)) Максимальный ток на каждый порт 1 А (суммарно на все порты до 2.8 А) При входном питании 48–57 В: 802.3af/at Максимальный ток на каждый порт 450 мА (суммарно на все порты до 1.4 А) Режим B (пины: 4, 5 (+); 7, 8 (-)) |

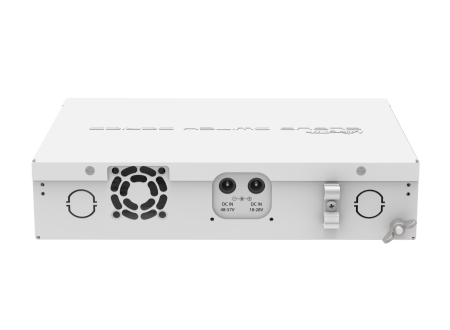

| Питание | Через Jack (два входа) |
| Поддерживаемый диапазон входного напряжения |
18–28 В 48–57 В |
| Размеры | 200 x 143 x 40 мм |
| Температура окружающей среды рабочая | -20.. +60 °C (протестировано) |
| Дополнительно | Датчик температуры платы |
| Операционная система | RouterOS Level 5 license |
Результаты замера производительности коммутации
| CRS112-8P-4S-IN |
|
||||||
| Режим | Конфигурация | 64 байт | 512 байт | 1518 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Коммутация | Внутренняя пропускная способность Layer 2 | 17,857.1 | 9,142.9 | 2,819.5 | 11,548.9 | 975.3 | 11,844.0 |
| Коммутация | Совокупная пропускная способность Layer 2 | 17,857.1 | 18,285.7 | 2,819.5 | 23,097.7 | 975.3 | 23,687.9 |
| Коммутация | Внутренняя пропускная способность Layer 1 | 17,857.1 | 12,000.0 | 2,819.5 | 12,000.0 | 975.3 | 12,000.0 |
| Коммутация | Совокупная пропускная способность Layer 1 | 17,857.1 | 24,000.0 | 2,819.5 | 24,000.0 | 975.3 | 24,000.0 |
Результаты замера производительности процессора
| CRS112-8P-4S-IN | QCA8511 тест через все порты 1G | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 48.0 | 582.9 | 73.5 | 301.1 | 78.0 | 39.9 |
| Мост | 25 правил фильтрации моста | 26.1 | 317.0 | 28.6 | 117.1 | 29.6 | 15.2 |
| Маршрутизация | отсутствует (fast path) | 46.5 | 564.7 | 65.7 | 269.1 | 71.1 | 36.4 |
| Маршрутизация | 25 простых очередей | 14.5 | 176.1 | 16.1 | 65.9 | 16.8 | 8.6 |
| Маршрутизация | 25 правил фильтрации IP | 7.8 | 94.7 | 8.0 | 32.8 | 8.3 | 4.2 |
Комплект поставки
| Коммутатор | 1 шт. |

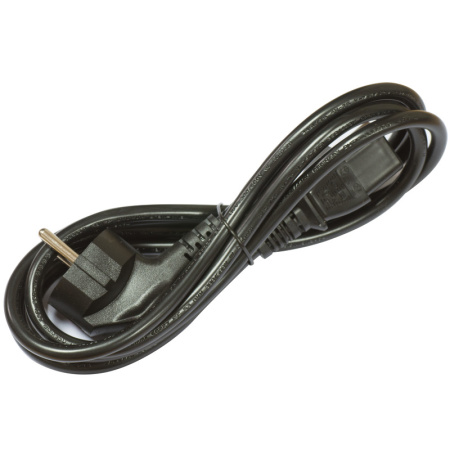

| Кабель питания | 1 шт. |

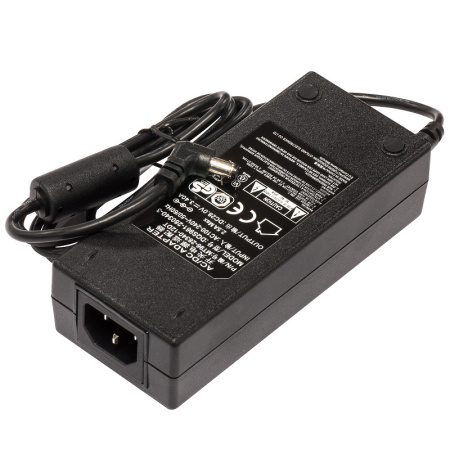

| Адаптер питания 28 В, 3.4 А | 1 шт. |

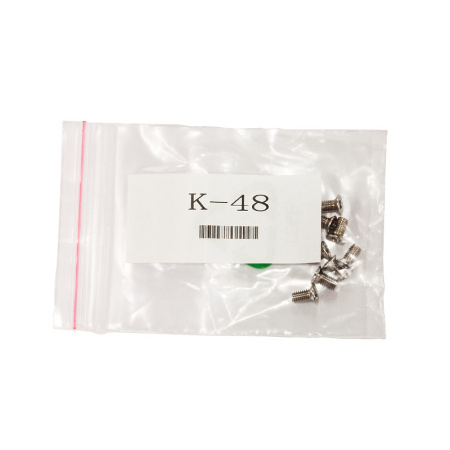

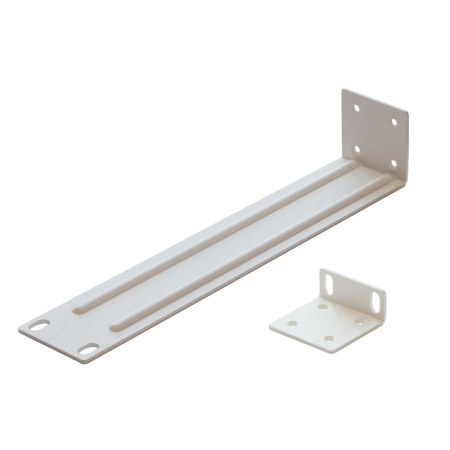

| Комплект для монтажа в стойку | 1 шт. |
Таблица совместимости SFP
| Основные характеристики | |
| Линейка | MikroTik CRS1хх |
| Сетевые характеристики | |
| Питание по PoE | — |
| Раздача PoE-питания | Passive PoE 24 В; 802.3af; 802.3at |
| Мощность передатчика для России | — |
| Количество портов Gigabit Ethernet | 8 шт. |
| Общее количество портов Ethernet (RJ45) | QSFP0 |
| Общее количество оптических портов | 4 шт. |
| Общее количество кабельных сетевых портов (RJ45/SFP/SFP+/QSFP+) | 12 шт. |
| Комбинированный порт 100M (RJ45/SFP) | Нет |
| Комбинированный порт 1G (RJ45/SFP) | Нет |
| Комбинированный порт 10G (RJ45/SFP+) | Нет |
| Мощность раздачи PoE на порт | 57 Вт |
| Мощность раздачи PoE суммарно | 78 Вт |
| Сменные БП | Нет |
| Варианты монтажа | В стойку; Настольный |
| Всепогодный корпус | Нет |
| Линейка (по производительности) | Средний |
| Наличие Wi-Fi | Нет |
| Порт Console (RJ45/DB9) | Да |
