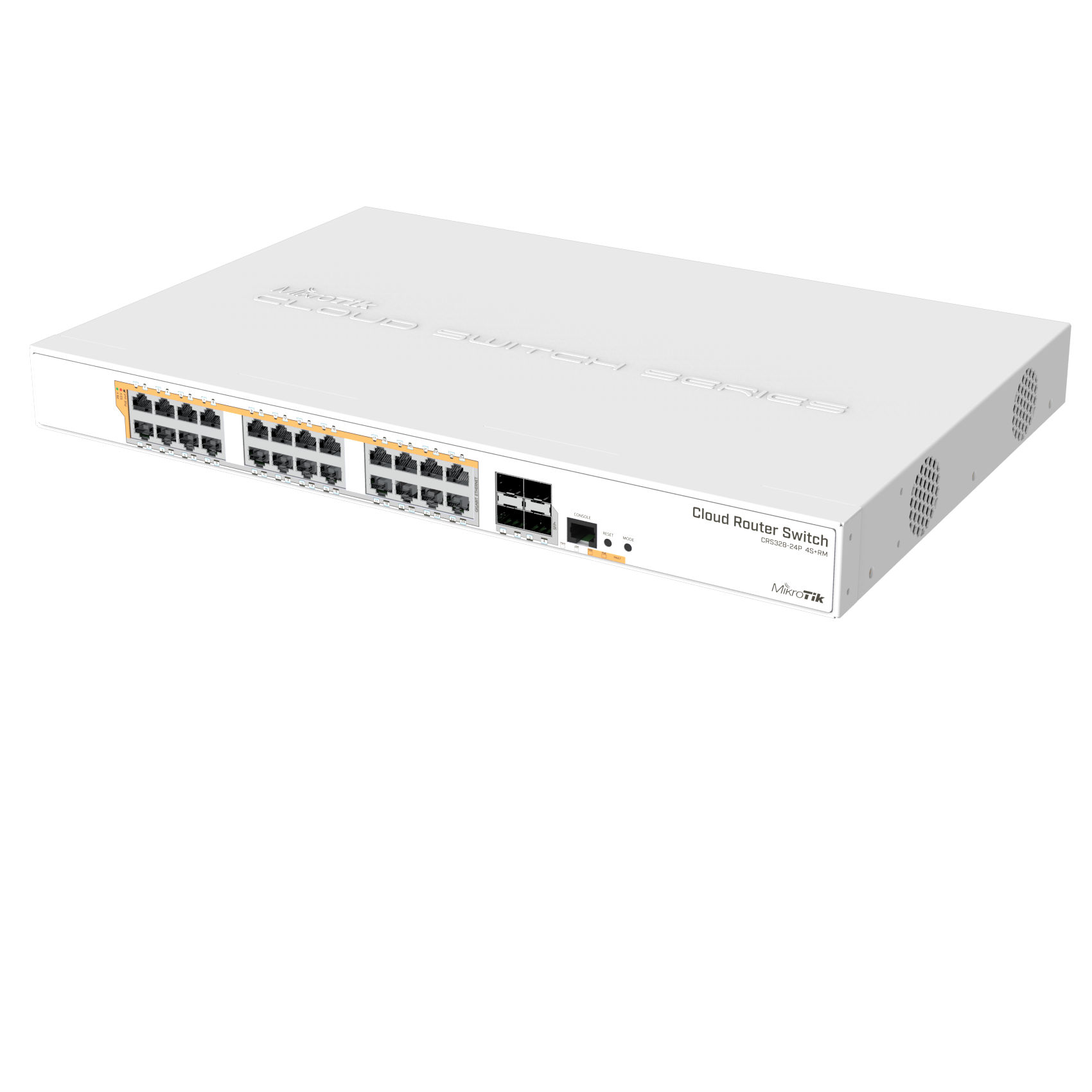

28-портовый стоечный свитч CRS328-24P-4S+RM предлагает широкий выбор питания по 24 гигабитным портам: PoE в пассивном режиме, низковольтное PoE, 802.3af/at (Type 1 “PoE” / Type 2 “PoE+”) с автоопределением общей энерговооруженностью 450 Вт (по 150 Вт на каждую группу из 8 портов). 4 слота SFP+, способные работать на скорости до 10 Гбит/с как с оптоволоконными модулями, так и с «медными», увеличивают общую пропускную способность свитча до 64 Гбит/с, а подключающую способность — до 128 Гбит/с.
Свитч располагает полу-киловаттным блоком питания, подключаемым к сети переменного тока, и тратит на свое функционирование не более 44 Вт, отправляя всю остальную мощность на устройства, подключенные по PoE.
Максимальный ток PoE каждого порта не должен превышать 1 А для напряжения в диапазоне 18—30 В и 450 мА — для напряжения 30—57 В. Максимальная совокупная нагрузка PoE по току достигает 20 А.
Как и все свитчи линейки Cloud Router Switch, этот свитч поддерживает двойную операционную систему. Если вы предпочитаете простой и доступный интерфейс только с возможностями коммутатора, загрузитесь в SwOS. Если требуются функции маршрутизатора и все преимущества Layer3, используйте RouterOS.
Весь этот разносторонний функционал доступен с лучшим в сегменте соотношением цена/качество.
Имеется консольный порт RJ45/Serial, датчики температуры центрального процессора и материнской платы, тока и напряжения, кнопки сброса и выбора режима.
Технические характеристики
Процессор | 98DX3236A1-BTD4C000 800 МГц, 1 ядро |
Архитектура | ARM (32 бит) |
ОЗУ | 512 МБ RAM |
ПЗУ | 16 МБ FLASH |
Чип коммутации | 98DX3236A1 |
Сетевой интерфейс |
24х 10/100/1000 Ethernet 4х SFP+ |
Операционная система | RouterOS, Level 5 / SwOS (двойная загрузка) |
Поддерживаемое входное напряжение | 100–240 В AC |
Раздача PoE | 802.3af/at, Passive PoE 24 В |
Размеры | 443 x 305 x 44 мм |
Температура окружающей среды рабочая | -20.. +60 °C (протестировано) |
Максимальное энергопотребление | 494 Вт, 44 Вт (без подключённых устройств) |
Последовательный порт | 1х RJ45 |
Дополнительно |
Датчик температуры процессора Датчик температуры платы |
Результаты замера производительности коммутации
CRS328-24P-4S+RM |
|
||||||
Режим | Конфигурация | 64 байт | 512 байт | 1518 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Коммутация | Внутренняя пропускная способность Layer 2 | 95238.1 | 48761.9 | 15037.6 |
61594.0 |
5201.6 |
63167.8 |
Коммутация | Совокупная пропускная способность Layer 2 | 95238.1 | 97523.8 | 15037.6 | 123188.0 | 5201.6 | 126335.5 |
Коммутация | Внутренняя пропускная способность Layer 1 | 95238.1 | 64000.0 | 15037.6 | 64000.0 | 5201.6 | 64000.0 |
Коммутация | Совокупная пропускная способность Layer 1 | 95238.1 | 128000.0 | 15037.6 | 128000.0 | 5201.6 | 128000.0 |
Результаты замера производительности процессора
CRS328-24P-4S+RM | 98DX3236A1 тест через все порты | ||||||
Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
Мост | отсутствует (fast path) | 81.3 | 987.3 |
235 |
962.6 | 296 | 151.6 |
Мост | 25 правил фильтрации моста | 81.3 | 987.3 | 90.7 | 371.5 | 90.9 | 46.5 |
Маршрутизация | отсутствует (fast path) | 81.3 | 987.3 | 235 | 962.6 | 261.9 | 134.1 |
Маршрутизация | 25 простых очередей | 81.3 | 987.3 | 112.6 | 461.2 | 111.5 | 57.1 |
Маршрутизация | 25 правил фильтрации IP | 81.3 | 726.2 | 61.4 | 251.5 | 59.5 | 30.5 |
Комплект поставки
Коммутатор | 1 шт. |

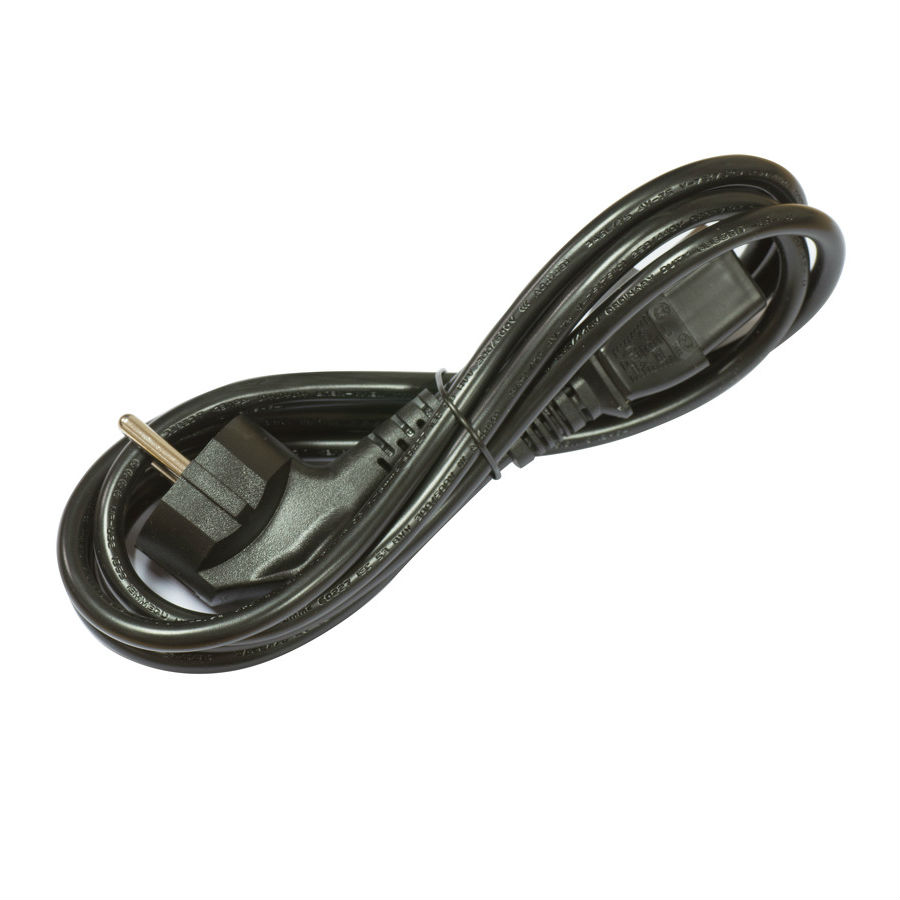

Кабель питания IEC | 1 шт. |

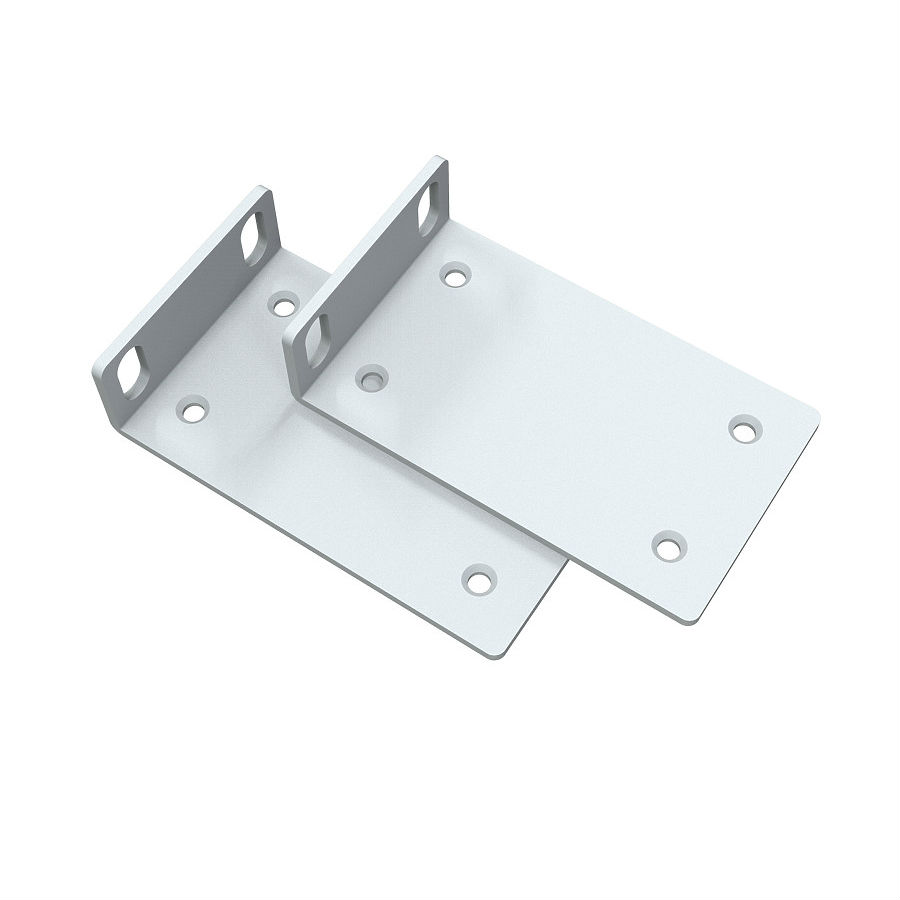

Монтажные уголки для крепления в стойку | 2 шт. |
Таблица совместимости SFP
Основные характеристики | |
Линейка | MikroTik CRS3хх |
Сетевые характеристики | |
Питание по PoE | — |
Раздача PoE-питания | Passive PoE 24 В; 802.3af; 802.3at |
Мощность передатчика для России | — |
Количество портов Gigabit Ethernet | 24 шт. |
Общее количество портов Ethernet (RJ45) | QSFP0 |
Общее количество оптических портов | 4 шт. |
Общее количество кабельных сетевых портов (RJ45/SFP/SFP+/QSFP+) | 28 шт. |
Комбинированный порт 100M (RJ45/SFP) | Нет |
Комбинированный порт 1G (RJ45/SFP) | Нет |
Комбинированный порт 10G (RJ45/SFP+) | Нет |
Мощность раздачи PoE на порт | — |
Мощность раздачи PoE суммарно | — |
Сменные БП | Нет |
Варианты монтажа | В стойку |
Всепогодный корпус | Нет |
Линейка (по производительности) | Средний с раздачей PoE |
Наличие Wi-Fi | Нет |
Порт Console (RJ45/DB9) | Да |
