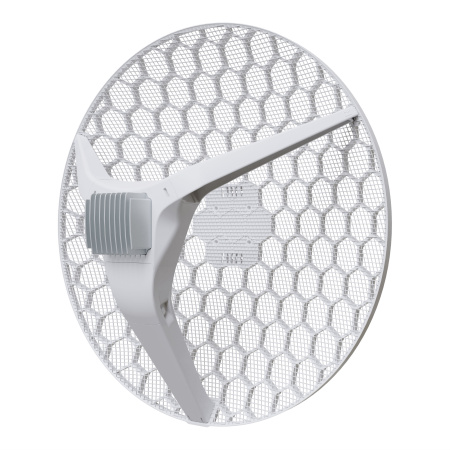

Мощный дальнобойный 2,4/5-гигагерцовый радиомост LHG XL 52 ac предназначен для соединения опорных сетей и подключения устройств на абонентской стороне без простоев и разрывов связи.
Основные беспроводные параметры радиомоста в диапазоне 2,4 ГГц:
- схема работы антенн MIMO — 2×2;
- КУ антенн — 18 дБи;
- протоколы WiFi — 802.11b/g/n;
- скорость беспроводной связи — 300 Мбит/с.
Основные беспроводные параметры радиомоста в диапазоне 5 ГГц:
- схема работы антенн MIMO — 2×2;
- КУ антенн — 27 дБи;
- протоколы WiFi — 802.11a/n/ac;
- скорость беспроводной связи — 867 Мбит/с.
Радиопередатчик объединён с антенной в одном корпусе, что позволяет устранить потери в кабеле. Радиомост поддерживает резервирование диапазонов: можно использовать 5 ГГц, как основной диапазон, автоматически переключаясь на 2,4 ГГц в случае отказа основного. Также есть возможность использовать оба диапазона для равномерного распределения нагрузки.
Радиомост имеет два сетевых порта: слот SFP и гигабитный Ethernet-порт, через которые подаётся питание по протоколу PoE в диапазоне напряжений 12—57 В в пассивном режиме или с поддержкой протокола 802.3af/at.

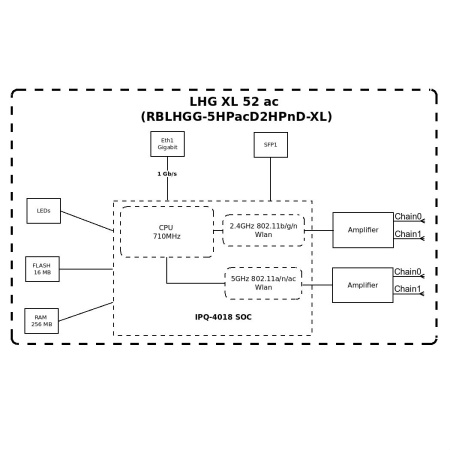

Вычислительным центром LHG XL 52 ac является 4-ядерная 32-битная однокристальная ARM-система IPQ-4018, работающая под управлением операционной системы RouterOS с лицензией уровня 3. Она также отвечает за коммутацию и обработку WiFi.
На LHG XL 52 ac установлены датчики температуры системной платы и напряжения, а также кнопка выбора режима. Для охлаждения используется мощный радиатор на передней панели, а ветроустойчивость обеспечивается ячеистой структурой тарельчатого отражателя. Рабочий диапазон температур составляет от −40 до +70°C. В комплект входят гигабитный PoE-инжектор, блок питания 24 В/1,2 А и монтажный набор с возможностью юстировки антенны по азимуту и углу места.
Технические характеристики
| Процессор | IPQ–4018, 716 МГц, 4 ядра | |
| Архитектура | ARM (32 бит) | |
| ОЗУ | 256 МБ RAM | |
| ПЗУ | 16 МБ Flash | |
| Сетевой интерфейс |
1х 10/100/1000 Ethernet 1x SFP (1,25 Гбит/с) |
|
| Выходная мощность | До 20 дБм для РФ (до 30 дБм для других стран) | |
| Диапазоны беспроводной связи | 2,4 ГГц | 5 ГГц |
| Рабочая частота | 2412–2484 МГц | 5150–5875 МГц |
| Стандарты | 802.11b/g/n | 802.11a/n/ac |
| Цепи MIMO | 2x2 | |
| Поколение Wi-Fi | 5 | |
| Коэффициент усиления антенны | 18 дБи | 27 дБи |
| Ширина диаграммы направленности антенны | 15° | 7° |
| Питание на входе | 12–57 В (802.3af/at и Passive PoE) | |
| Температура окружающей среды рабочая | –40.. +70 ºС | |
| Размеры | Ø 550 x 291 мм | |
| Максимальное энергопотребление | 18 Вт, 16 Вт (без подключённых устройств) | |
| Операционная система | RouterOS Level 3 | |
| Дополнительно | Датчик температуры платы, датчик напряжения, кнопка Режим | |
Спецификация радиочасти
|
Скорость (2,4 ГГц) |
Мощность передатчика |
Чувствительность приёмника |
Скорость (5 ГГц) |
Мощность передатчика |
Чувствительность приёмника |
| (дБм) | (дБм) | ||||
| 1 Мбит/с | 29 | -100 | 6 Мбит/с | 30 | -96 |
| 11 Мбит/с | 29 | -93 | 54 Мбит/с | 26 | -80 |
| 6 Мбит/с | 31 | -96 | MCS0 | 30 | -96 |
| 54 Мбит/с | 27 | -80 | MCS7 | 25 | -75 |
| MCS0 | 31 | -96 | MCS9 | 23 | -70 |
| MCS7 | 26 | -75 |
|
|
|
Результаты замера производительности процессора
| RBLHGG-5HPacD2HPnD-XL | IPQ-4018 (716 МГц) тест через один порт 1G | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 82,2 | 998,2 | 243,9 | 999,0 | 1484,8 | 760,2 |
| Мост | 25 правил фильтрации моста | 82,2 | 998,2 | 243,9 | 999,0 | 359,2 | 183,9 |
| Маршрутизация | отсутствует (fast path) | 82,2 | 998,2 | 243,9 | 999,0 | 1488 | 761,9 |
| Маршрутизация | 25 простых очередей | 82,2 | 998,2 | 243,9 | 999,0 | 506,3 | 259,2 |
| Маршрутизация | 25 правил фильтрации IP | 82,2 | 998,2 | 240,8 | 986,3 | 242,9 | 124,4 |
Комплект поставки
| LHG XL 52 ac | 1 шт. |

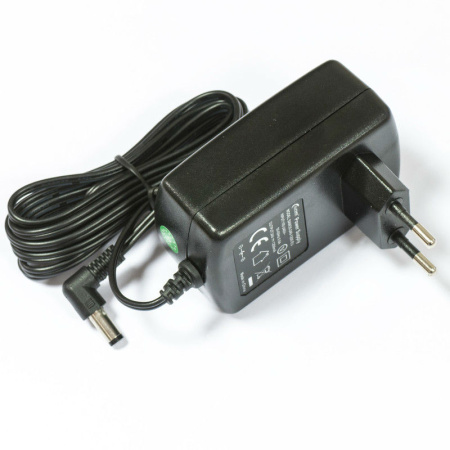

| Адаптер питания 24 В, 1,2 А | 1 шт. |
| Гигабитный PoE-инжектор | 1 шт. |

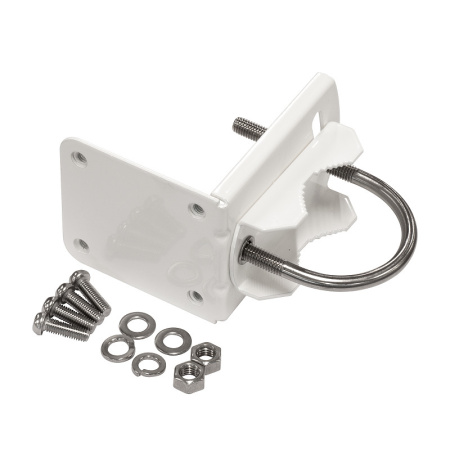

| Крепление | 1 шт. |
| Основные характеристики | |
| Рабочая частота | 2.4+5 ГГц |
| Сетевые характеристики | |
| Питание по PoE | Passive PoE 24 В; Passive PoE 48 В; Passive PoE 54 В; 802.3af; 802.3at |
| Выходная мощность | 30 дБм |
| Тип антенны | Встроенная |
| Количество портов Ethernet | 1 |
| Скорость Ethernet | 1G |
| Порт SFP | Да |
| Раздача PoE-питания | Нет |
| Рабочая температура (от) | -40 °C |
| Рабочая температура (до) | +70 °C |
| 3G/4G-модем | Нет |
| Частота процессора | 716 МГц |
| Межсетевой экран (Firewall) | Да |
| DHCP-сервер | Да |
| Мощность передатчика для России | 20 дБм |
| Постоянный анализ эфира | Нет |
| Активная фильтрация | Нет |
| Металлический корпус | Нет |
| Стандарт радио в основе | 802.11a; 802.11b; 802.11g; 802.11n; 802.11ac |
| GPS-синхронизация | Нет |
| Выходная мощность | 30 дБм |
