Профессиональная параболическая антенна mANT30 PA с рабочей частотой 5 ГГц и усилением в 30 дБи предназначена для оперативной работы мощных линков 2x2 MIMO PtP с точками доступа обеспечивая высокое качество связи. В комплекте имеются все необходимые наборы креплений и высокочастотные кабели.
Антенна совместима с фирменными радиоустройствами, NetMetal и точками доступа, правда которые придется зафиксировать непосредственно на самом основании антенны mANT30 PA. Для установки не нужны специализированные инструменты, комплекта для установки уже достаточно.
Отличие версии PA (Precision Mount) заключается в особом креплении которое позволяет юстировать антенну намного точнее чем в обычном варианте. Для всей настройки достаточно покрутить ключам специализированную штангу.

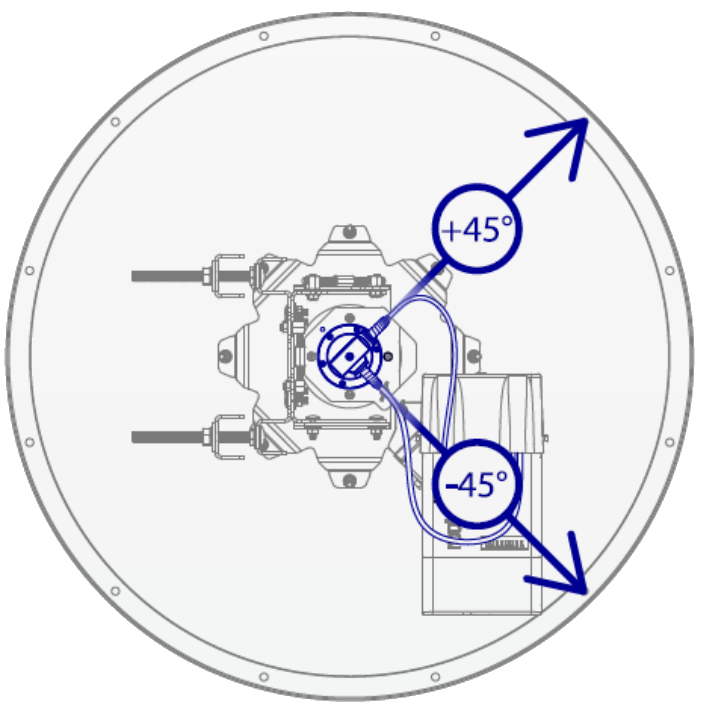

Поляризацию антенны лего менять как на двойную наклонную, так и двойную линейную:
- уменьшить радиочастотные помехи при работе в зашумлённых местах;
- уменьшить влияние близко расположенных радиоустройств;
- выровнять уровни сигналов для радиоканалов над поверхностью воды.
Технические характеристики
| Частотный диапазон | 4700–5875 МГц |
| Усиление в среднем | 30 дБи |
| Поляризация | Двойная линейная |
| Кросс-поляризационная развязка | >40 дБ |
| Максимальная подводимая мощность | 100 Вт |
| Входной импеданс | 50 Ом |
| КСВН | ≤ 1.4 средн., ≤ 1.8 макс. |
| Угол излучения в горизонтальной плоскости | 5° |
| Угол излучения в вертикальной плоскости | 5° |
| Коэффициент обратного излучения | -30 дБ |
| Диаметр мачты | От 30 до 70 мм |
| Диаметр отражателя | 700 мм |
| Глубина отражателя | 450 мм |
| Диапазон регулировки угла наклона | +/- 20° |
| Стандарт ETSI | EN 302 326 DN1, DN2, DN3, DN5 |
| Материал отражателя | Алюминий |
| Разъём | 2x RP-SMA Female |
| Диаметр тарелки | 730 мм |
| Максимальная ветровая нагрузка | 201 км/ч |
| Нагрузка на точку опоры при скорости ветра 201 км/ч | 181 кг |
| Температура окружающей среды рабочая | -50.. +80 °C |
| Размер упаковки | 730 x 730 x 200 мм |
| Вес | 7.5 кг (включая упаковку) |
Комплект поставки
| Параболический отражатель | 1 шт. |
| Высокочастотный кабель FlexGuide RPSMA (RP-SMA-male — RP-SMA-male) | 2 шт. |
| Излучатель | 1 шт. |
| Крепление излучателя | 1 шт. |
| Задняя часть крепления | 1 шт. |
| Крепление для юстировки | 1 шт. |
| Держатель для мачты | 1 шт. |
| Зажим для мачты | 2 шт. |
| Держатель точки доступа | 1 шт. |
| Ленточный самоклеящийся герметик | 2 шт. |
| Болт M10x130 | 4 шт. |
| Механизм юстировки | 2 шт. |
| Болт M6x20 | 16 шт. |
| Болт M4x12 | 4 шт. |
| Барашковая гайка | 2 шт. |
| Гровер M4 | 5 шт. |
| Гайка M6 | 20 шт. |
| Шайба M6 | 12 шт. |
| Шайба с широкими краями M6 | 8 шт. |
| Пружинная шайба M6 | 16 шт. |
| Гайка с центральным квадратным отверстием M10 | 4 шт. |
| Стопорная гайка M10 | 4 шт. |
| Шайба с широкими краями M10 | 4 шт. |
| Пружинная шайба M10 | 4 шт. |
| Гайка M10 | 4 шт. |
| Основные характеристики | |
| Рабочая частота | 5 ГГц |
| Сетевые характеристики | |
| Рабочая температура (от) | -50 С |
| Рабочая температура (до) | +80 С |
| Тип разъёма | 2х RP-SMA (female) |
| Усиление сигнала | 30 дБи |
| Рупорная конструкция | Нет |
| Поляризация | Двойная линейная (В+Г); Двойная наклонная |
| Угол излучения в горизонтальной плоскости | 5 ° |
| Угол излучения в вертикальной плоскости | 5 ° |
| КСВН | 1.6 |
| Макс. подводимая мощность | 100 Вт |
