Запитывайте везде, где угодно, кластеры точек доступа или камер наблюдения через 16 гигабитных портов с поддержкой PoE 18-портового уличного свитча netPower 16P. Два порта SFP+ со скоростью 10 Гбит/с увеличивают общую пропускную способность до 36 Гбит/с, подключающую способность до 72 Гбит/с, а скорость пересылки пакетов — до 53,6 миллиона в секунду.
Гигабитные порты передают на PoE-выход по протоколу 802.3af/at то же напряжение, каким запитан свитч. Для напряжений 18—30 В нагрузка на порт не может превышать 1,1 А, для напряжений 30—57 В — 0,6 А. Совокупная нагрузка на каждую группу из восьми портов — 2,8 А и 1,4 А, соответственно.
Питание на свитч можно подавать через два входа постоянного тока. Блок питания приобретается отдельно. Подходят партномера 24HPOW, 48POW и 48V2A96W.
Мониторинг аппаратной части осуществляется с помощью датчика температуры центрального процессора и датчика напряжения. Охлаждение пассивное.
Крепкий и компактный корпус позволяет размещать свитч на открытых площадках и штырях башен радиосвязи, на мачтах и пилонах с помощью хомутов.
В комплекте идут два стальных хомута, набор метизов и переходник для входа постоянного тока на двухпиновый терминал.
Технические характеристики
| Процессор | 98DX226S, 800 МГц, 1 ядро |
| Архитектура | ARM (32 бит) |
| ОЗУ | 256 МБ RAM |
| ПЗУ | 16 МБ FLASH |
| Сетевой интерфейс |
16х 10/100/1000 Ethernet 2х SFP+ |
| Чип коммутации | 98DX226S |
| Питание на входе | 18–30 В / 48–57 В (DC Jack) |
| Раздача PoE |
802.3af/at Порты Ether1–Ether16 При входном питании 18–30 В: Passive PoE (напряжение совпадает с напряжением на входе) Максимальный ток на каждый порт 1,1 А При входном питании 31–57 В: Passive PoE (напряжение совпадает с напряжением на входе) Максимальный ток на каждый порт 0,6 А Суммарно на все порты (A) Предельное значение суммарной выходной мощности также будет зависеть от максимального предела тока блока питания. Вы не должны превышать предел тока своего блока питания, иначе плата может перезагрузиться. Мощность раздачи PoE суммарно не более 300 Вт. |
| Максимальное энергопотребление | 316 Вт, 16 Вт (без подключённых устройств) |
| Гнездовой разъём питания постоянного тока | 2 |
| Размеры | 303 x 212 x 78 мм |
| Температура окружающей среды рабочая | -40.. +70 °C (протестировано) |
| Операционная система | SwOS / RouterOS Level 5 (двойная загрузка) |
| Дополнительно | Датчик температуры процессора |
Результаты замера производительности коммутации
| CRS318-16P-2S+OUT | RouterOS версии 6.45.7 | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Коммутация | Внутренняя пропускная способность Layer 2 | 2925,9 | 35532,1 | 8458,7 |
34646,8 |
53571,4 |
27428,6 |
| Коммутация | Совокупная пропускная способность Layer 2 | 2926,9 | 71088,5 | 8459,7 | 69301,9 | 53572,4 | 54858,1 |
| Коммутация | Внутренняя пропускная способность Layer 1 | 2927,9 | 36000,0 | 8460,7 | 36000,0 | 53573,4 | 36000,0 |
| Коммутация | Совокупная пропускная способность Layer 1 | 2928,9 | 72000,0 | 8461,7 | 72000,0 | 53574,4 | 72000,0 |
Результаты замера производительности процессора
| CRS318-16P-2S+OUT | 98DX226S (800 МГц) RouterOS версии 6.45.7 | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 104,1 | 1264,2 |
119,1 |
487,8 | 141,1 | 72,2 |
| Мост | 25 правил фильтрации моста | 59,7 | 725,0 | 59,7 | 244,5 | 70,4 | 36,0 |
| Маршрутизация | отсутствует (fast path) | 104,1 | 1264,2 | 129,7 | 531,3 | 143,5 | 73,5 |
| Маршрутизация | 25 простых очередей | 56,7 | 688,6 | 57,9 | 237,2 | 65,2 | 33,4 |
| Маршрутизация | 25 правил фильтрации IP | 44,1 | 535,6 | 45,6 | 186,8 | 48,4 | 24,8 |
Комплект поставки
| Коммутатор | 1 шт. |

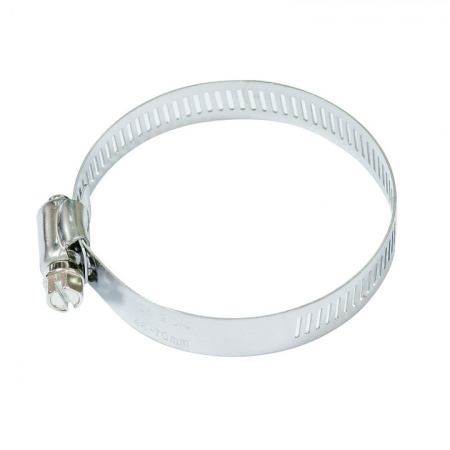

| Металлический хомут для установки на мачту (1) | 1 шт. |
| Металлический хомут для установки на мачту (2) | 2 шт. |
| Набор для крепления (K-66) | 1 шт. |

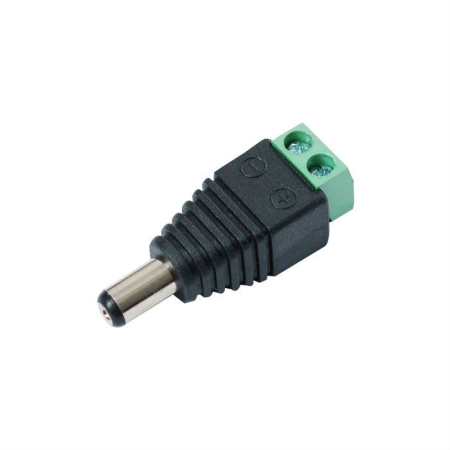

| Переходник DC-гнездо — клеммная колодка | 2 шт. |
Таблица совместимости SFP
| Основные характеристики | |
| Линейка | MikroTik netPower |
| Сетевые характеристики | |
| Питание по PoE | — |
| Раздача PoE-питания | Passive PoE 24 В; Passive PoE 48 В; Passive PoE 54 В; 802.3af; 802.3at |
| Мощность передатчика для России | — |
| Количество портов Gigabit Ethernet | 16 шт. |
| Общее количество портов Ethernet (RJ45) | QSFP0 |
| Общее количество оптических портов | 2 шт. |
| Общее количество кабельных сетевых портов (RJ45/SFP/SFP+/QSFP+) | 18 шт. |
| Комбинированный порт 100M (RJ45/SFP) | Нет |
| Комбинированный порт 1G (RJ45/SFP) | Нет |
| Комбинированный порт 10G (RJ45/SFP+) | Нет |
| Мощность раздачи PoE на порт | 33-34 Вт |
| Мощность раздачи PoE суммарно | Не более 300 Вт |
| Сменные БП | Нет |
| Варианты монтажа | На мачту |
| Всепогодный корпус | Да |
| Линейка (по производительности) | Средний с раздачей PoE |
| Наличие Wi-Fi | Нет |
| Порт Console (RJ45/DB9) | Нет |
