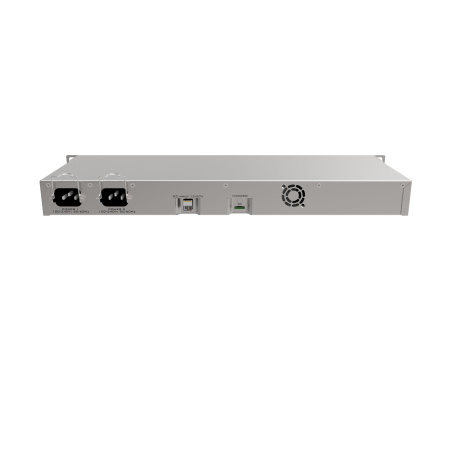

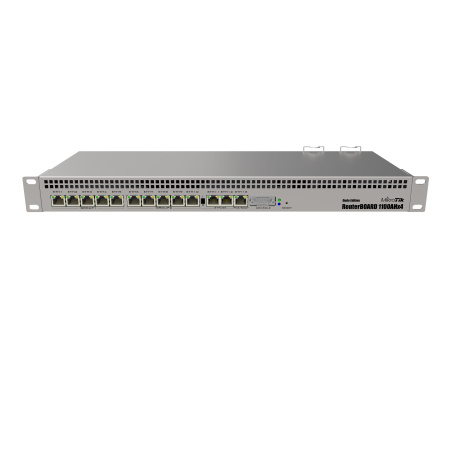

Маршрутизатор RB1100AHx4 Dude Edition — обновлённая версия на основе RouterBOARD с мощным вычислительным ядром. RB1100AHx4 оснащён центральным процессором ARM Annapurna Alpine AL21400 с 4 ядрами Cortex A15, работающими на частоте 1,4 ГГц. Он также включает 1 ГБ оперативной памяти и 128 МБ NAND-хранилища. При аппаратном шифровании IPsec по алгоритму AES-128 поддерживается пропускная способность до 2,2 Гбит/с.
Основные характеристики коммутации:
- проводных портов — 13;
- поддерживаемые скорости портов — 10/100/1000 Мбит/с;
- поддержка режима bypass — да;
- boot-порт — да;
- слот для micro SD-карты — 1;
- порт для подключения консоли — RS232.
RB1100AHx4 Dude Edition поддерживает сквозное подключение портов (bypass), позволяя двум портам функционировать как одна Ethernet-линия. В нормальном режиме они работают как независимые порты, но могут быть переведены в сквозной режим при сбое питания, что обеспечивает обход проблемного устройства. Переключение в bypass осуществляется с помощью переключателя на передней панели маршрутизатора.
Варианты подачи питания на RB1100AHx4 Dude Edition:
- с резервированием из сети переменного тока напряжением 100—240 В на 2 блока питания с избыточностью;
- на последний порт по стандарту PoE 802.3af/at в диапазоне напряжений 20—57 В;
- постоянным током на двухконтактный порт −48 DC telecom в диапазоне напряжений 12—57 В.
Номинальная потребляемая мощность маршрутизатора составляет 25 Вт.
Версия RB1100AHx4 Dude Edition позволяет подключить до 4 дополнительных хранилищ данных. Эти хранилища могут использоваться для базы данных системы управления The Dude, кэширования или в качестве файл-сервера.
The Dude — это приложение для мониторинга и управления сетью устройств MikroTik. Оно автоматически сканирует все устройства в указанной сети и создаёт карту сети. The Dude поддерживает пользовательские настройки и иконки сетевых устройств, считывает данные с датчиков устройств, отправляет уведомления о проблемах и обеспечивает прямой доступ к управлению устройствами. Программа может быть установлена на удалённом сервере и работает под Windows или в 32-битной оболочке Wine на UNIX-подобных системах.
RB1100AHx4 Dude Edition работает под управлением встроенной ОС RouterOS с лицензией уровня 6.
Охлаждение маршрутизатора пассивное. Есть сенсоры температуры материнской платы, напряжения и тока, кнопка выбора режима работы и пищалка.
В продаже также доступна модификация роутера RB1100AHx4 (артикул RB1100x4), не предусматривающая подключение внешних накопителей.
Технические характеристики
| Процессор | AL21400 1.4 ГГц, 4 ядра, 4 потока |
| Архитектура | ARM (32 бит) |
| ОЗУ | 1 ГБ RAM |
| ПЗУ | 128 МБ NAND + установлен диск 60 ГБ M.2 SATA 3 |
| Сетевой интерфейс | 13х 10/100/1000 Ethernet |
| Дополнительные интерфейсы |
2х SATA 3 (2.5 дюйма) 2х M.2, совместимы с SATA 3 (поддерживаемые размеры 2242, 2260 и 2280, M-key) 1х microSD |
| Ethernet bypass | Порты 11/12 |
| Способ питания |
2x IEC 100–240 В 50/60 Гц (встроенные БП) Клеммная колодка 12–57 В DC (с поддержкой -48 В Telecom DC) PoE Passive / 802.3at 20–57 В DC Функция резервирования любым входом (группа из всех 4 входов) |
| Максимальное энергопотребление | 25 Вт |
| Последовательный порт | 1х RS232 |
| Размеры | 444 x 148 х 47 мм |
| Температура окружающей среды рабочая | -40.. +70°C (протестировано) |
| Дополнительно | Pезервный блок питания; бипер; датчики напряжения, силы тока и температуры платы |
| Операционная система | RouterOS Level 6 |
Результаты замера производительности процессора
| RB1100Dx4 | AL21400 (1.4 ГГц) тест через все порты 1G | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 606.5 | 7365.3 | 1736.4 | 7112.3 | 5509.7 | 2821.0 |
| Мост | 25 правил фильтрации моста | 606.5 | 7365.3 | 1107.8 | 4537.5 | 1153.2 | 590.4 |
| Маршрутизация | отсутствует (fast path) | 606.5 | 7365.3 | 1736.4 | 7112.3 | 5092.3 | 2607.3 |
| Маршрутизация | 25 простых очередей | 606.5 | 7365.3 | 933.6 | 3824.0 | 960.3 | 491.7 |
| Маршрутизация | 25 правил фильтрации IP | 543.7 | 6602.7 | 561.8 | 2301.1 | 564.6 | 289.1 |
Результаты замера производительности протоколов IPsec
| RB1100Dx4 | AL21400 (1.4 ГГц) пропускная способность IPsec | ||||||
| Режим | Конфигурация | 1400 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Один туннель | AES-128-CBC + SHA1 | 122.0 | 1366.4 | 124.9 | 511.6 | 127.0 | 65.0 |
| 256 туннелей | AES-128-CBC + SHA1 | 192.7 | 2158.2 | 200.5 | 821.2 | 203.4 | 104.1 |
| 256 туннелей | AES-128-CBC + SHA256 | 192.4 | 2154.9 | 200.5 | 821.2 | 203.4 | 104.1 |
| 256 туннелей | AES-256-CBC + SHA1 | 180.0 | 2016.0 | 188.2 | 770.9 | 190.3 | 97.4 |
| 256 туннелей | AES-256-CBC + SHA256 | 180.0 | 2016.0 | 188.2 | 770.9 | 190.3 | 97.4 |
| 256 туннелей | AES-128-GCM | 192.7 | 2158.2 | 202.2 | 828.2 | 203.4 | 104.1 |
Комплект поставки
| Маршрутизатор | 1 шт. |
| Кабель SATA (данные + питание) | 1 шт. |
| Диск SSD 60 ГБ M.2 | 1 шт. |
| Монтажные уголки для крепления в стойку | 2 шт. |
| Набор винтов и резиновых ножек (K10) | 1 шт. |
| Кабель питания IEC | 2 шт. |
| Сетевые характеристики | |
| Питание по PoE | Passive PoE 24 В; Passive PoE 48 В; Passive PoE 54 В; 802.3at |
| Раздача PoE-питания | Нет |
| Частота процессора | 1400 МГц |
| Количество портов Gigabit Ethernet | 13 шт. |
| Общее количество портов Ethernet (RJ45) | SFP+0 |
| Комбинированный порт 1G (RJ45/SFP) | Нет |
| Сменные БП | Нет |
| Всепогодный корпус | Нет |
| Порт Console (RJ45/DB9) | Да |
| Число ядер ЦП | 4 |
| Объём ОЗУ | 1024 МБ |
| Объём ПЗУ | 61568 МБ |
| Операционная система | 6 level RouterOS |
| Порт USB | Нет |
| Порт microSD | Да |
| Порт Smart Card | Нет |
| Порт M.2 | Да |
| Порт SATA | Да |
